• 同轴光源

  • 所属分类:同轴光源
    产品说明:

    高均匀性,对于平整光滑的表面检测有很好的效果

    全国咨询热线:

    0512-36835998

    立即采购
  • 详细介绍

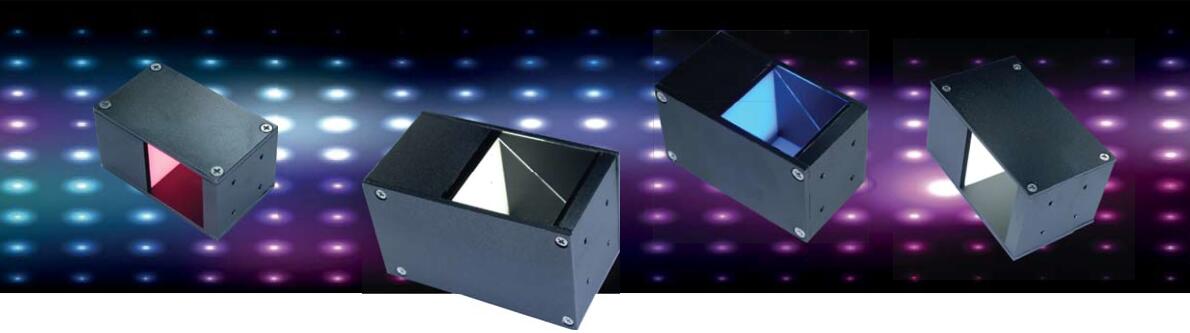

同轴光源

光源说明

●高密度贴片LED,贴合在铝基板上,充分的与外壳接触,能保证高亮度照明的情况下,达到很好的散热效果。前端采用高级镀膜半透半反光学分光镜,保证被测物体反射光与镜头在同一轴线上,有效的消除图像的重影。

●采用独特的散热结构,最大限度的加大散热面积。

●高均匀性,对于平整光滑的表面质量检测有很好的效果。



产品特点


◆高密贴片LED,高亮度

◆恒流驱动,输出稳定

◆采用高级光学镀膜分光镜,有效提高光利用率


应用领域


◆高反光表面质量检测

◆高反光表面字符检测

◆电子芯片检测

产品命名规则

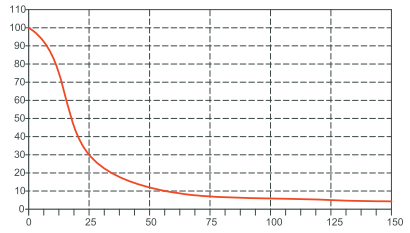

照度图



光路简图





案 例






   产品系列选型表



   同轴光源
类型序号产品类型可做颜色适用电压功率下载
HL-CL1  HL-CL-25/DC24V2.4  HL-CL-25.pdf
2  HL-CL-35/DC24V2.8/3.4  HL-CL-35.pdf
3  HL-CL-35-53/DC24V4.32/5.76

  HL-CL-35-53.pdf

4  HL-CL-40/DC24V2.8/3.8

  HL-CL-40.pdf

5  HL-CL-40-60/DC24V4.32/5.76

  HL-CL-40-60.pdf

6  HL-CL-50/DC24V4.3/5.8

  HL-CL-50.pdf

7  HL-CL-50-75/DC24V6.48/8.64

  HL-CL-50-75.pdf

8  HL-CL-60/DC24V6.48/8.64

  HL-CL-60.pdf

9  HL-CL-60-90/DC24V9.6/12.96

  HL-CL-60-90.pdf

10  HL-CL-75/DC24V10.8/12.3

  HL-CL-75.pdf

11  HL-CL-75-100/DC24V14.4/21.6

  HL-CL-75-100.pdf

12  HL-CL-80/DC24V12/16.8

  HL-CL-80.pdf

13  HL-CL-80-120/DC24V18/26.4

  HL-CL-80-120.pdf

14  HL-CL-100/DC24V21.6/28.8

  HL-CL-100.pdf

15  HL-CL-100-150/DC24V33.6/43.2

  HL-CL-100-150.pdf

16  HL-CL-150/DC24V28.8/36  HL-CL-150.pdf
17  HL-CL-150-200/DC24V36/48

  HL-CL-150-200.pdf

18  HL-CL-200/DC24V48/72

  HL-CL-200.pdf

19  HL-CL-200-350/DC24V72/96  HL-CL-200-350.pdf
20  HL-CL-75-BDC24V10.8/12.3

      HL-CL-75-B.pdf

21  HL-CL-X*35-Y/DC24V

22  HL-CL-X*40-Y/DC24V

23  HL-CL-X*50-Y/DC24V

24  HL-CL-X*60-Y/DC24V

25  HL-CL-X*80-Y/DC24V
