• 开孔背光源

  • 所属分类:开孔背光源
    产品说明:

    带孔面光源系列,可设计一个或多个贯穿的方孔,实现对被测物体表面均匀照射

    全国咨询热线:

    0512-36835998

    立即采购
  • 详细介绍


开孔背光源介绍



        带孔背光源系列,在标准背光结构的基础上,可设计一个或多个贯穿的方孔或圆孔,实现对被测物体表面均匀照射。特别适用于大面积,远距离的表面检测



产品特点


    ◆ 高密度贴片LED ,底部发光,亮度高

   ◆  表面亮度均匀,光线柔和自然

    ◆  支持各种尺寸定制

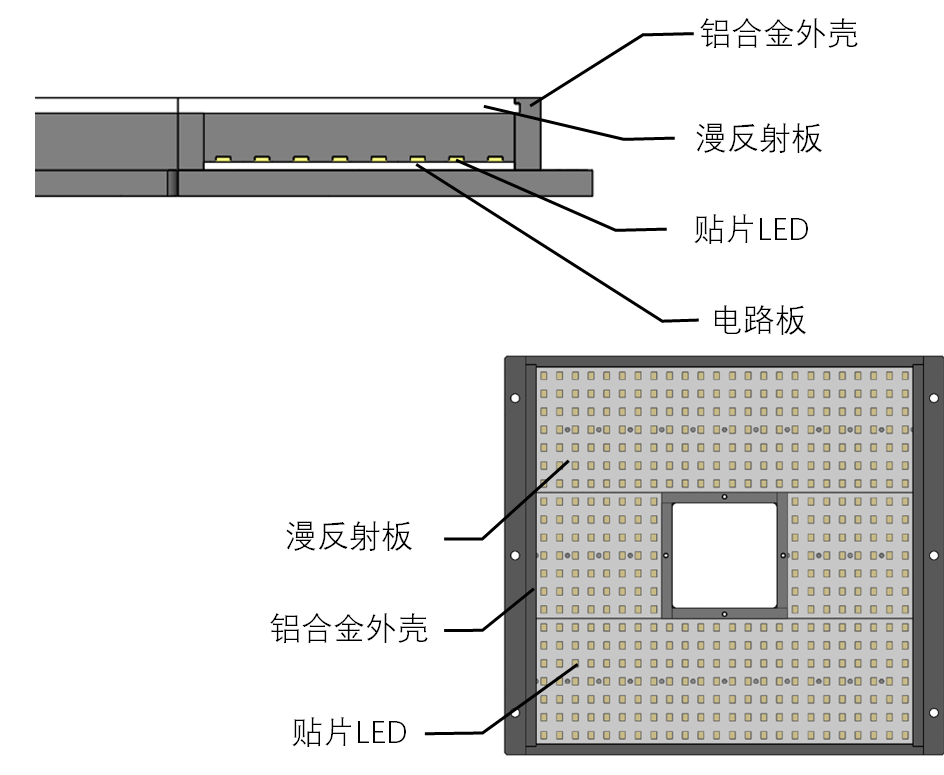

剖面结构图:





    内部同样采用高亮贴片LED,经过设计优化,均匀排布在光源的底面,经高透光性漫反射材料,形成均匀的发光区域;LED颗粒贴合在铝基板上,与外壳无缝接触,导热速度快





应用领域


    ◆ 外轮廓边缘定位检

    ◆ 药片外观检测

    ◆ 零件尺寸测量

    ◆ 字符读取等

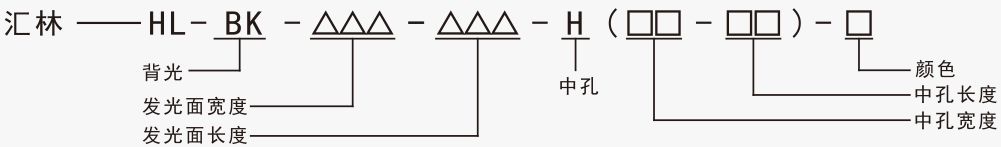

产品命名规则




可定制参数


      外形尺寸、安装孔位、分区控制、亮度、波长、色温。






应用说明


        开孔背光源系列为高均匀度的面发光方式,能够提供较柔和的光线照明。一般使用时,镜头


内,即镜头与光源的工作

距离相近,以避免遮挡视

野。拍摄光滑反光的物体

表面时,为得到均匀的光

斑照射区域,光源的发光

尺寸要大于2倍的视野FOV。

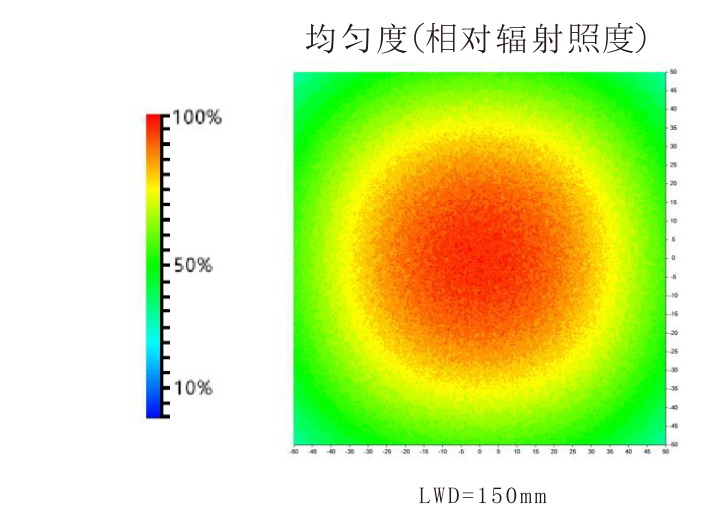

    相对辐射照度平面分布图








光源配光曲线示意图:                                                                                              相对辐射照度图表

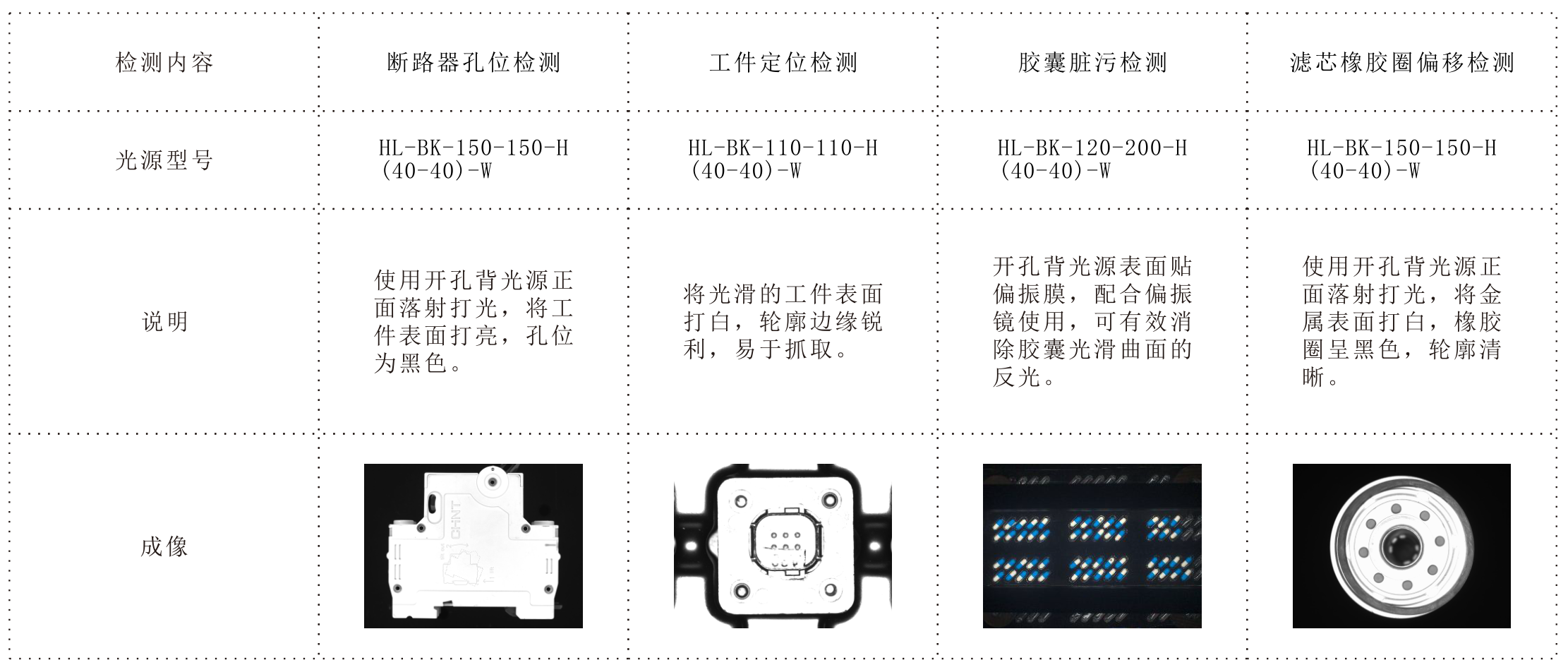

成像实例:








  产品系列选型表





序号光源型号电压/功率 电压/功率 重量下载
1HL-BK-100-300-H(40-40)24 V/21 W24 V/28 W1143  g

HL-BK-100-300-H(40-40).pdf

2HL-BK-100-400-H2(40-40)24 V/24 W24 V/36 W1482  g

HL-BK-100-400-H2(40-40).pdf

3HL-BK-100-400-H2(40-90)24 V/19 W24 V/26 W1473  g

HL-BK-100-400-H2(40-90).pdf

4HL-BK-110-110-H(50-50)——24 V/14 W466  g

HL-BK-110-110-H(50-50).pdf

5HL-BK-125-150-H(40-40)24 V/11 W24 V/18 W634  g

HL-BK-125-150-H(40-40).pdf

6HL-BK-150-150-H(40-40)24 V/15 W24 V/23 W906  g

HL-BK-150-150-H(40-40).pdf

7HL-BK-150-200-H(40-40)24 V/21 W24 V/28 W1109  g

——

8HL-BK-150-200-H(85-85)24 V/15 W24 V/23 W1059  gHL-BK-150-200-H(85-85).pdf
9HL-BK-150-250-H(48-48)24 V/24 W24 V/36 W1310  g

HL-BK-150-250-H(48-48).pdf

10HL-BK-175-175-H(60-60)24 V/19 W24 V/26 W1117  g

HL-BK-175-175-H(60-60).pdf

11HL-BK-180-180-H(50-50)24 V/27 W24 V/27 W1173  g

HL-BK-180-180-H(50-50).pdf

12HL-BK-180-240-H(50-50)24 V/38 W24 V/38 W1454  g

HL-BK-180-240-H(50-50).pdf

13HL-BK-200-200-H(40-40)24 V/26 W24 V/39 W1378  g

——

14HL-BK-200-250-H(40-40)24 V/33 W24 V/44 W1633  g

HL-BK-200-250-H(40-40).pdf

15HL-BK-200-250-H(40-90)24 V/31 W24 V/41 W1628  g

HL-BK-200-250-H(40-90).pdf

16HL-BK-200-300-H(40-40)24 V/40 W24 V/53 W2013  g

HL-BK-200-300-H(40-40).pdf

17HL-BK-200-300-H(40-200)24 V/34 W24 V/46 W1873  g

HL-BK-200-300-H(40-40).pdf

18HL-BK-200-300-H(85-85)24 V/34 W24 V/46 W1837  g

HL-BK-200-300-H(85-85).pdf

19HL-BK-200-350-H(40-40)24 V/41 W24 V/62 W2268  g

HL-BK-200-350-H(40-40).pdf

20HL-BK-200-400-H(40-40)24 V/47 W24 V/71 W2524  g

——

21HL-BK-210-210-H(65-65)24 V/27 W24 V/34 W1466  gHL-BK-210-210-H(65-65).pdf
22HL-BK-250-250-H(40-40)24 V/41 W24 V/55 W2078  g

HL-BK-250-250-H(40-40).pdf

23HL-BK-250-350-H(40-40)24 V/52 W24 V/73 W2693  g

HL-BK-250-350-H(40-40).pdf

24HL-BK-300-300-H(85-85)24 V/49 W24 V/74 W2707  g

HL-BK-300-300-H(85-85).pdf

25HL-BK-300-400-H(50-50)24 V/99 W24 V/99 W3474  g

HL-BK-300-400-H(50-50).pdf

26HL-BK-300-400-H(85-85)24 V/61 W24 V/86 W3427  g

HL-BK-300-400-H(85-85).pdf

27HL-BK-300-400-H(85-290)24 V/55 W24 V/78 W3215  g

HL-BK-300-400-H(85-290).pdf

28HL-BK-300-450-H(85-275)24 V/64 W24 V/90 W3590  g

HL-BK-300-450-H(85-275).pdf

29HL-BK-300-450-H(340-40)24 V/72 W24 V/101 W3809  g


——
30HL-BK-400-450-H(46-46)24 V/101 W24 V/103 W4893  gHL-BK-400-450-H(46-46).pdf
31HL-BK-100-100-C4024 V/7 W
24 V/7.2 W255 gHL-BK-100-100-C40.pdf
32HL-BK-110-110-C4024 V/9 W
24 V/10 W325g

HL-BK-110-110-C40.pdf


注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
