大功率环形光源

  • 大功率环形光源

    • 所属分类：大功率环形光源
    产品说明：

    采用大功率LED颗粒，高密度分布在柔性PCB（15℃-60℃）或铝基板上（0℃）

    全国咨询热线：

    0512-36835998

    立即采购
  • 详细介绍


大功率环形光源介绍：



         亮度是普通环光的数倍，适合远工作距离或飞拍场景下使用。


产品特点：


    ◆ 大功率贴片式LED阵列，高亮度，高均匀性

    ◆ 结构设计紧凑，安装便利

    ◆ 独特的散热结构，保证光源的稳定性和使用寿命

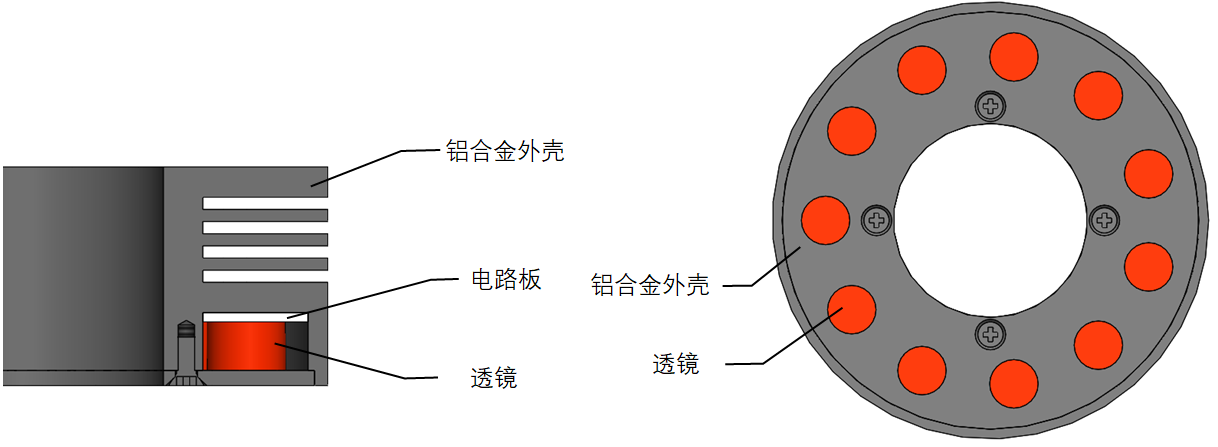

剖面结构图：





    大功率环形光源系列，采用大功率LED颗粒，高密度分布在柔性PCB（15°-60°）或铝基板上（0°）；设计灵活，可定制任意角度。外壳采用铝制品材料，表面加工采用特殊结构，最大限度扩大散热面积。





应用领域：


    ◆ PCB线路板焊点检测

    ◆ IC元器件表面字符检测

    ◆ Mark点定位检测

    ◆ 远距离或飞拍场景等

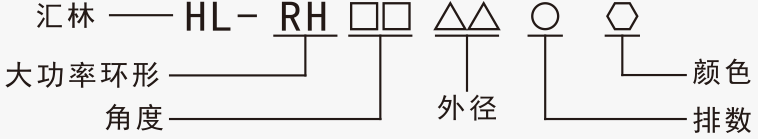

产品命名规则：




可定制参数：


      照射角度、外形尺寸、安装孔位、亮度、波长、色温。




应用说明：


     在拍摄高速运动物体的场合，相机的

曝光时间需要设置很短，以使图像


再加大，故光源的亮度需提升很多，

来增加图像亮度。除此之外，一些

对光源的工作距离要求很远的应用

场合，需大幅提高光源的亮度。频

闪状态下使用，以提高光源使用寿

命。

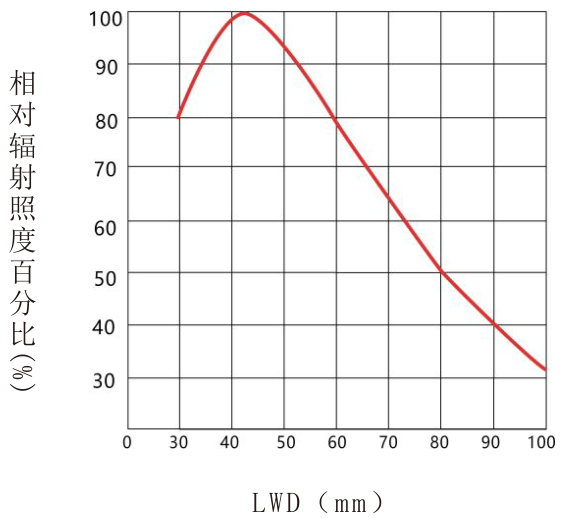

    相对辐射照度图表：

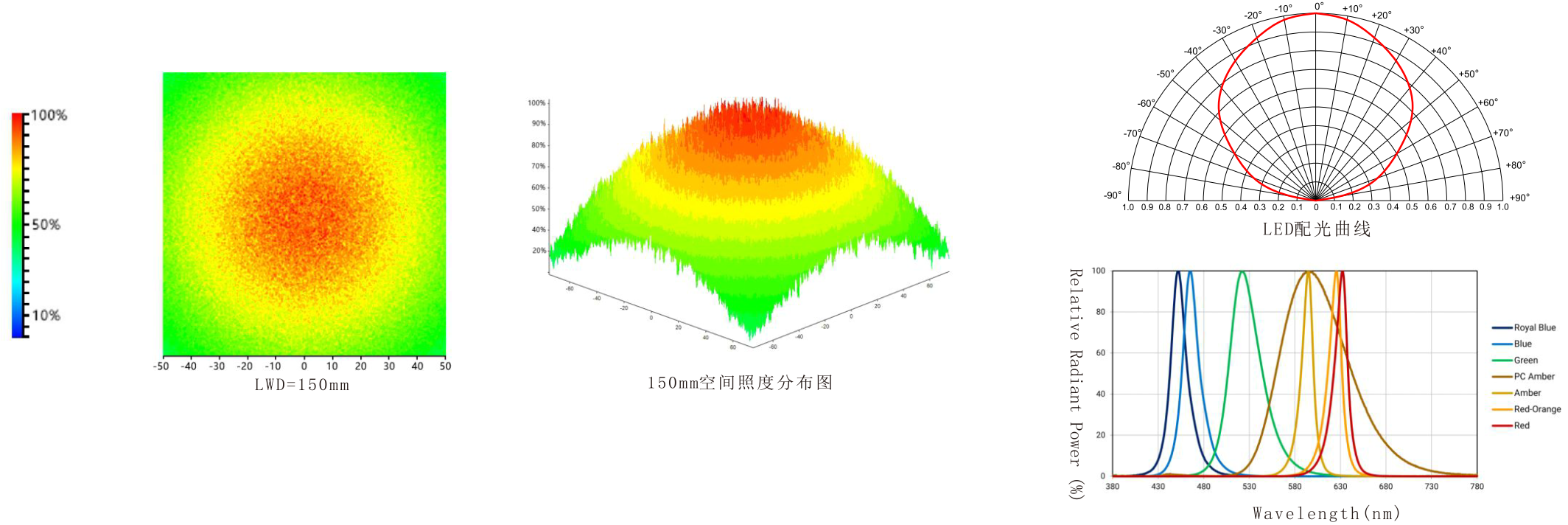

相对辐射照度平面分布图：                                                                                                   光源配光曲线示意图：

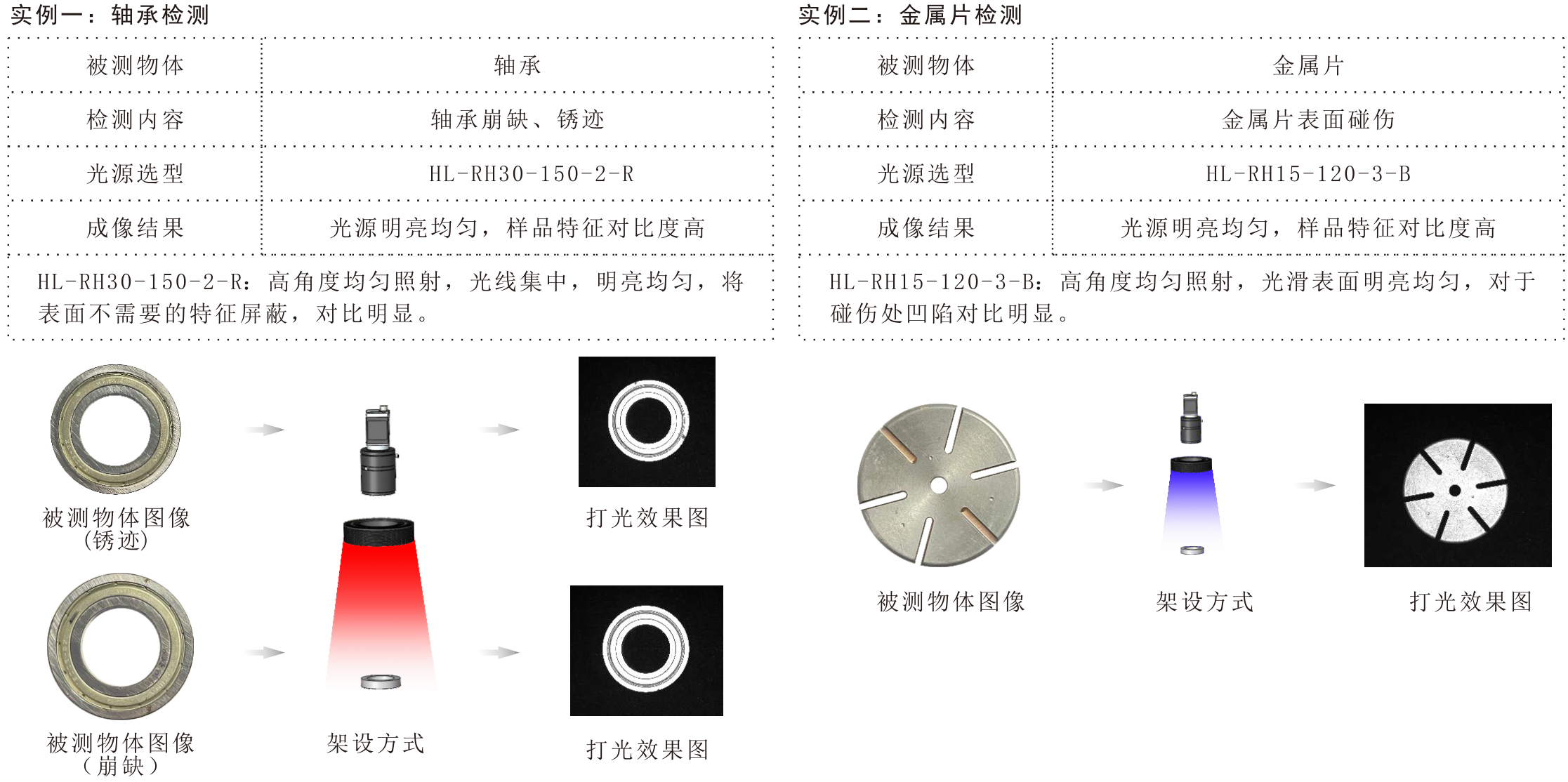

成像实例






产品系列选型表



序号光源型号电压/功率 ●电压/功率 ●●◎重量下载
1HL-RH0-90-124 V/8.4 W24 V/8.4 W285 g

HL-RH0-90-1.pdf

2HL-RH0-120-224 V/14.4 W24 V/21.6 W339 g

HL-RH0-120-2.pdf

3HL-RH0-180-224 V/24.0 W24 V/36 W575 g

HL-RH0-180-2.pdf

4HL-RH15-120-348 V/144.0 W48 V/216.0 W369 g——
5HL-RH30-150-248 V/144.0 W48 V/192.0 W446 gHL-RH30-150-2.pdf
6HL-RH30-150-348 V/48.0 W48 V/72.0 W457 g

HL-RH30-150-3.pdf

7HL-RH45-140-1——48 V/192.0 W220 g
8HL-RH45-140-2——48 V/240.0 W227 gHL-RH45-140-2.pdf
9HL-RH60-140-3——48 V/240.0 W242 g

HL-RH60-140-3.pdf



注：● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
