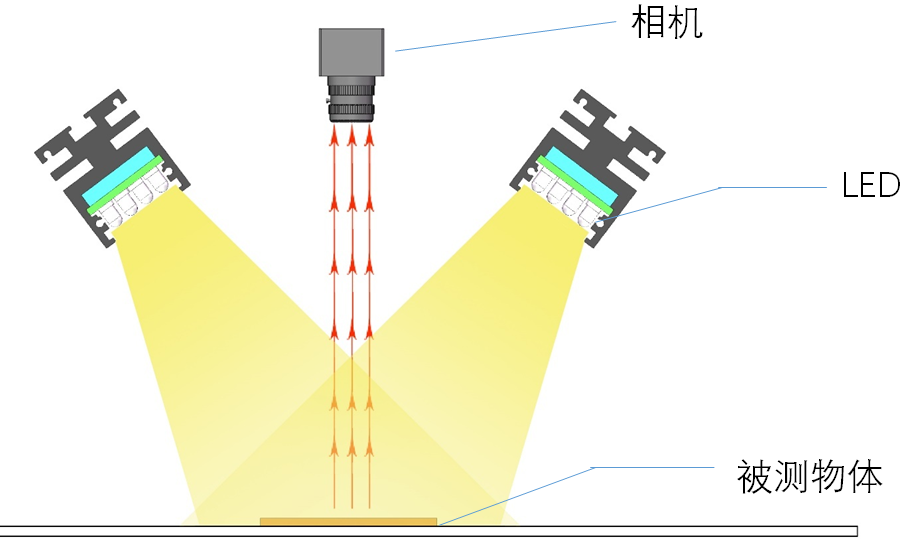

宽条形直射光源介绍



         LED灯珠排布成长条形,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。





产品特点


    ◆ 六排小角度LED阵列亮度高

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

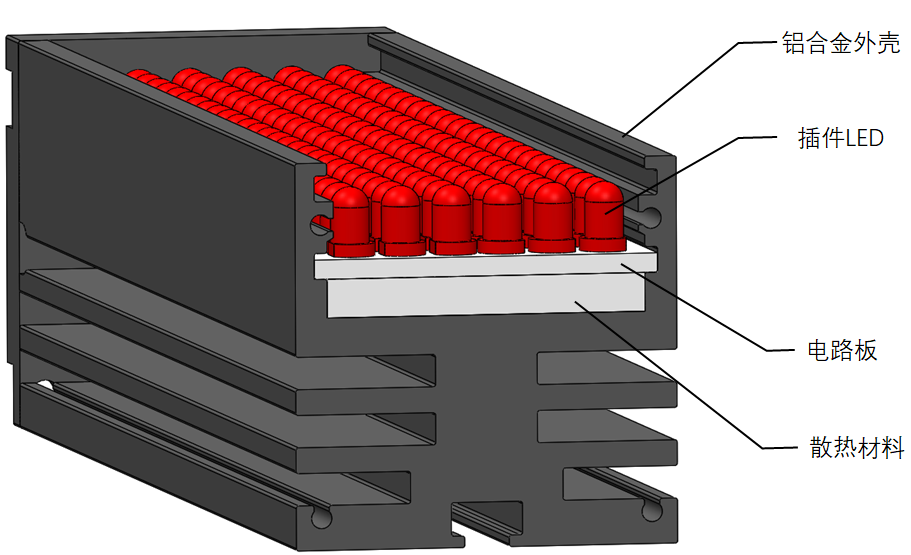

剖面结构图:





    条形直射照明系列,采用直插式LED,光线集中,亮度高;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积;PCB基板与外壳之间贴紧散热材料,能快速有效地吸收LED产生的热量,保证光源的使用寿命;两种安装方式可选,背光滑槽安装和两端螺丝孔安装





应用领域


    ◆ 各种字符、二维码识别

    ◆ 长条形物体的外观检测

    ◆ 连接器引脚正位度检测

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

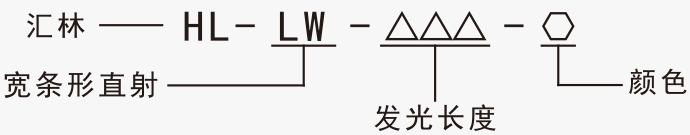

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

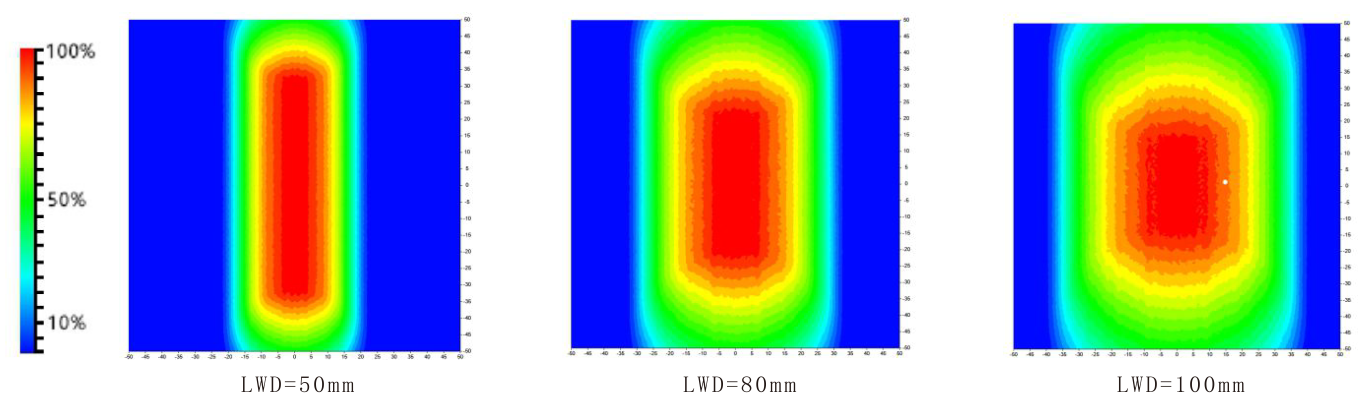

相对辐射照度平面分布图

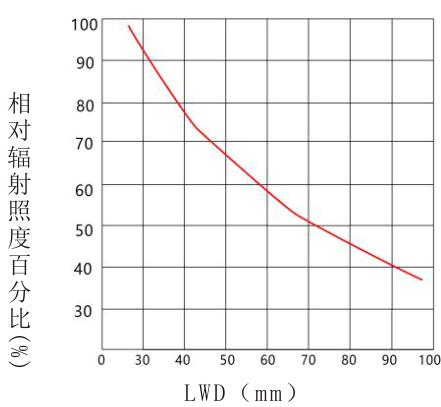

    相对辐射照度图表

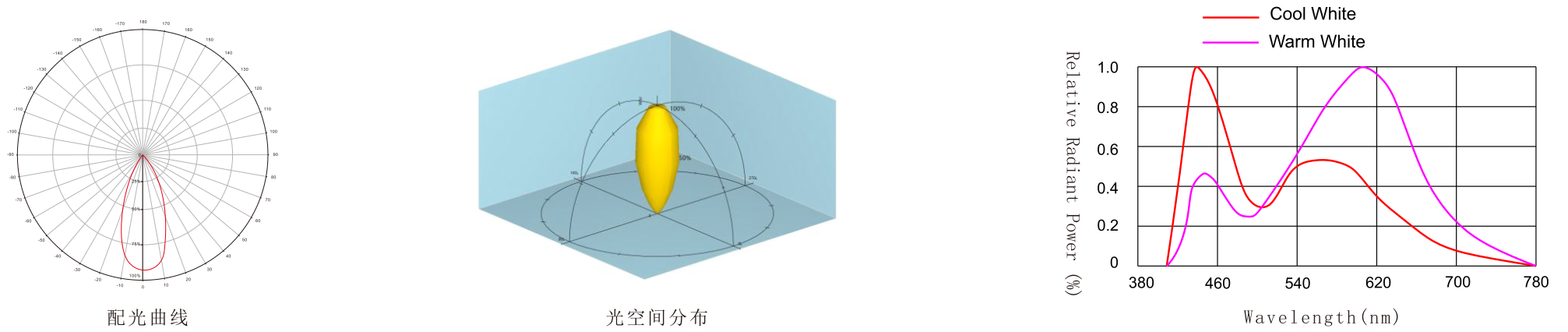

光源配光曲线示意图









应用说明:




    条形光源是较大方形结构被测物的首选光源;颜色可根据需求

搭配,自由组合;照射角度与安装距离随意可调。通过调节光线的

角度和方向,可以检测到被测物体表面材质、颜色、纹理与形态等

信息差异。对于光滑的反光物体,使用散射光照射,光斑均匀柔和,

避免直射照明导致图像出现灯影情况。条形组合光在选择时,一

定要考虑光源的安装高度,再根据被测特征点的长度宽度选择相对

应的条形光进行组合。

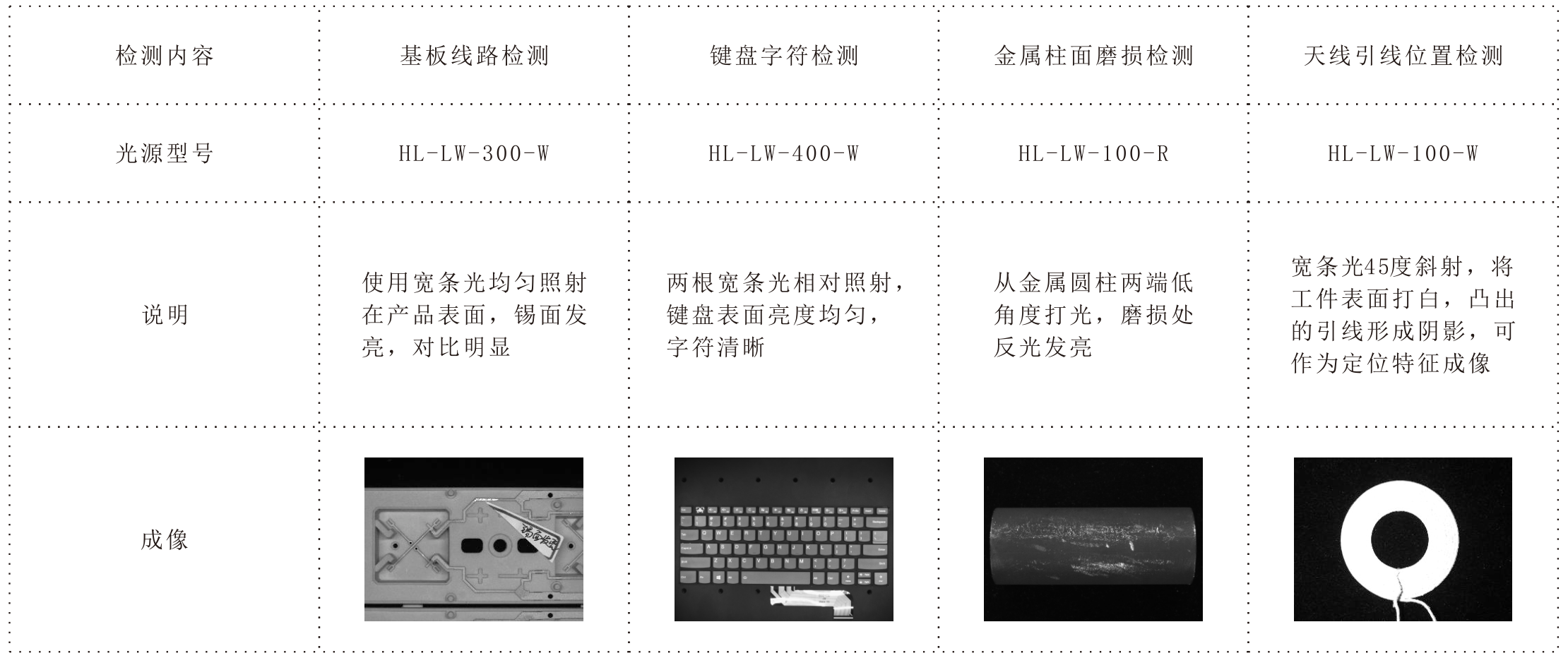

成像实例






产品系列选型表




序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LW-3424 V/1.34 W24 V/1.87 W24 V/1.01 W106 g

HL-LW-34.pdf

2HL-LW-5024 V/1.87 W24 V/2.81 W——129 g

HL-LW-50.pdf

3HL-LW-6724 V/2.5 W24 V/3.74 W24 V/1.87 W153 g

HL-LW-67.pdf

4HL-LW-8424 V/3.12 W24 V/4.68 W——177 g

HL-LW-84.pdf

5HL-LW-10024 V/3.74 W24 V/5.62 W24 V/2.81 W200 g

HL-LW-100.pdf

6HL-LW-11724 V/4.37 W24 V/6.55 W——225 g

HL-LW-117.pdf

7HL-LW-13424 V/4.99 W24 V/7.49 W24 V/3.74 W249 g

HL-LW-134.pdf

8HL-LW-15024 V/5.62 W24 V/7.78 W——272 g

HL-LW-150.pdf

9HL-LW-16724 V/6.24 W24 V/8.64 W24 V/4.68 W296 g

HL-LW-167.pdf

10HL-LW-18424 V/6.86 W24 V/9.50 W——321 g

HL-LW-184.pdf

11HL-LW-20024 V/7.49 W24 V/10.37 W24 V/5.62 W350 g

HL-LW-200.pdf

12HL-LW-25024 V/8.64 W24 V/12.96 W——415 g

HL-LW-250.pdf

13HL-LW-30024 V/10.37 W24 V/15.5 W24 V/7.78 W487 g

HL-LW-300.pdf

14HL-LW-35024 V/12.1 W24 V/16.63 W——586 g

HL-LW-350.pdf

15HL-LW-40024 V/13.82 W24 V/19.01 W24 V/10.37 W657 g

HL-LW-400.pdf

16HL-LW-50024 V/15.84 W24 V/23.76 W24 V/12.96 W800 g

HL-LW-500.pdf

17HL-LW-60024 V/19.01 W24 V/25.92 W24 V/14.26 W944 g

HL-LW-600.pdf

18HL-LW-70024 V/22.18 W24 V/30.24 W24 V/16.63 W1087 g

HL-LW-700.pdf

19HL-LW-80024 V/25.34 W24 V/34.56 W24 V/19.01 W1231 g

HL-LW-800.pdf

20HL-LW-90024 V/25.92 W24 V/38.88 W24 V/21.38 W1374 g

HL-LW-900.pdf

21HL-LW-100024 V/28.8 W24 V/43.2 W24 V/23.76 W1517 g

HL-LW-1000.pdf

22HL-LW-120024 V/34.56 W24 V/46.66 W24 V/25.92 W1907 g

HL-LW-1200.pdf

23HL-LW-150024 V/43.2 W24 V/58.32 W24 V/32.4 W2337 g——
24HL-LW-180024 V/46.66 W24 V/62.21 W24 V/38.88 W2767 g——
25HL-LW-210024 V/54.43 W24 V/72.58 W24 V/45.36 W3197 g——
26HL-LW-240024 V/62.21 W24 V/82.94 W24 V/46.66 W3627 g

HL-LW-2400.pdf


注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
