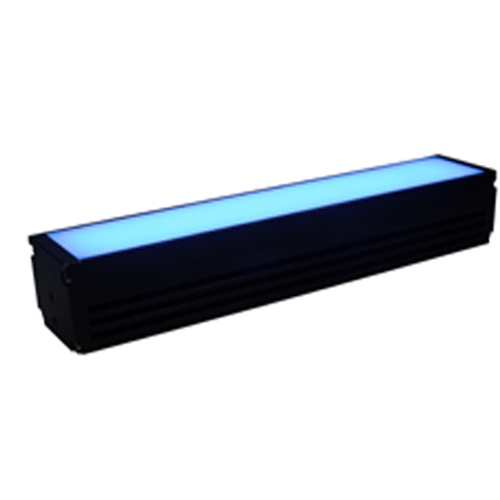

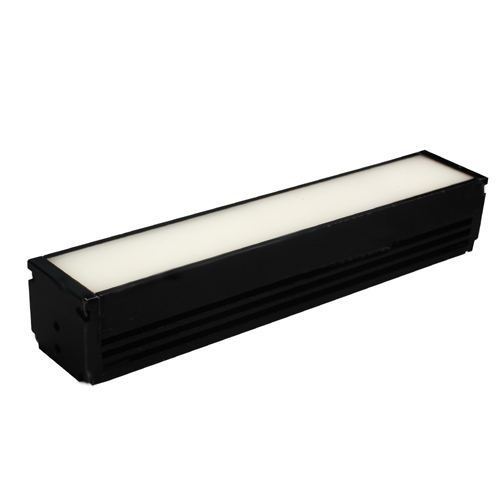

宽条形散射光源介绍



         LED灯珠排布成长条形,经特殊扩散材料形成均匀光路,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。





产品特点


    ◆ 大角度LED阵列散射照明,亮度均匀

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

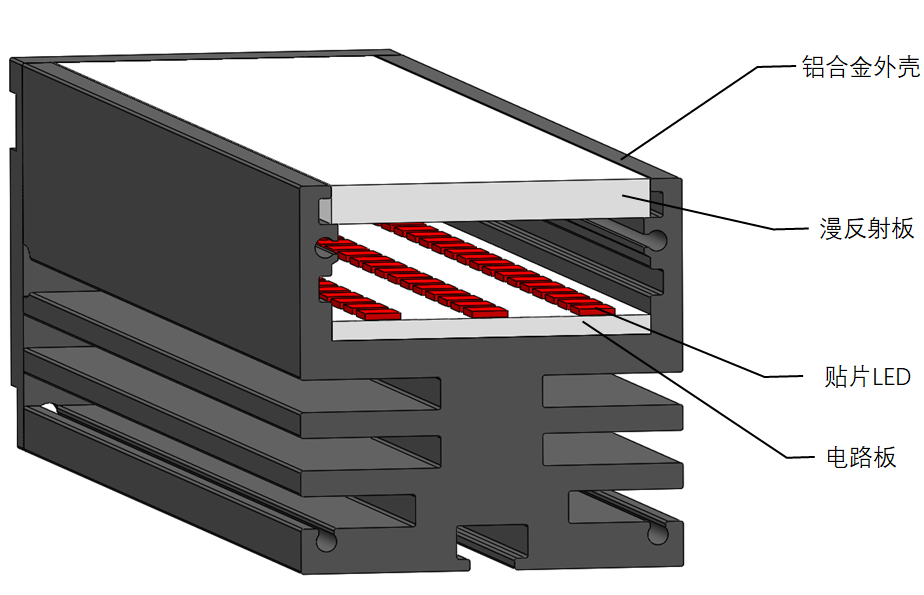

剖面结构图:





    条形散射照明系列,表面采用高透光,高均匀性的散射材料;采用贴片式LED,发射角大,在均匀度上,比直插式LED加普通散射板更具优势;内部采用铝基板,与外壳无缝接触,导热速度更快;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积;两种安装方式可选,背光滑槽安装和两端螺丝孔安装





应用领域


    ◆ 各种字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 产品复杂形状的判别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

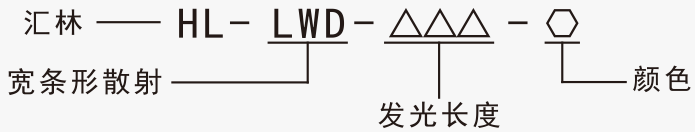

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

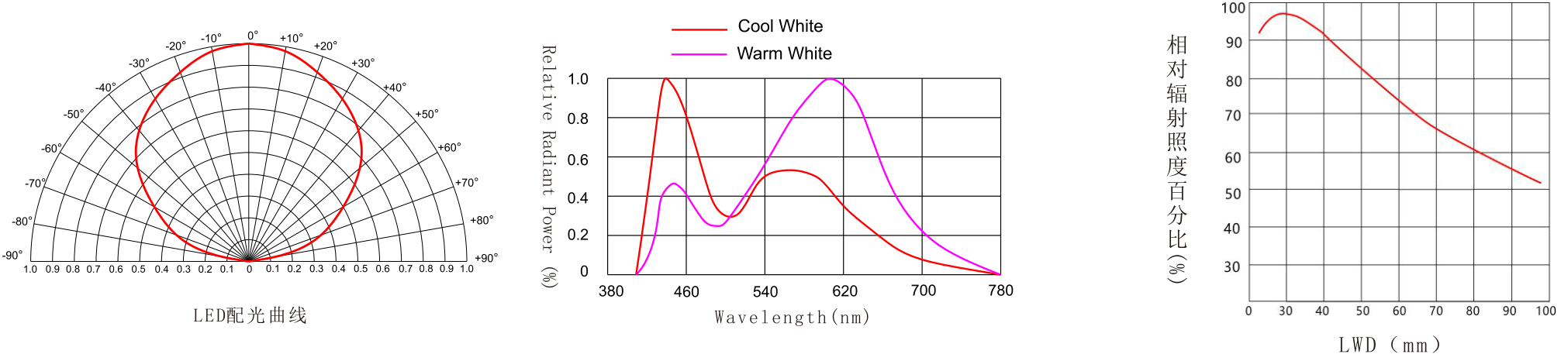

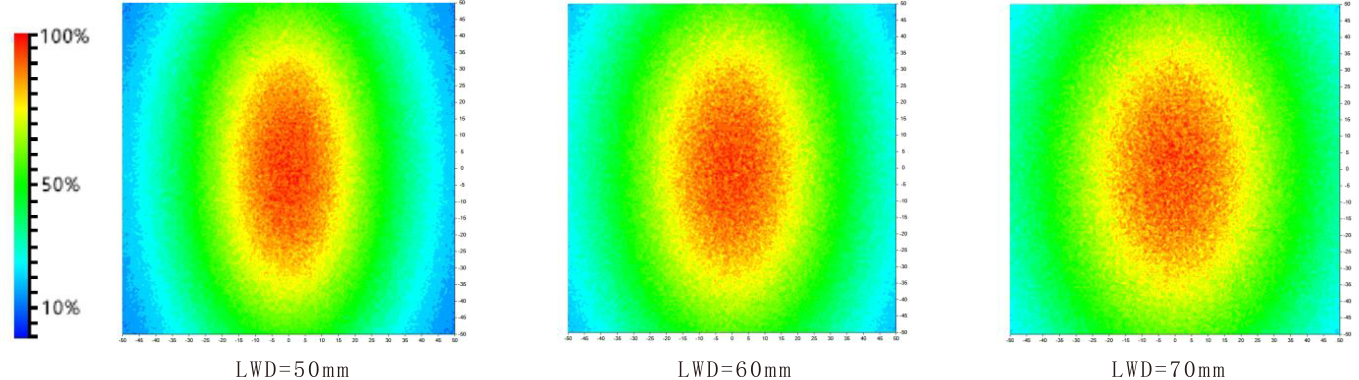

相对辐射照度平面分布图






光源配光曲线示意图:                                                                                                            相对辐射照度图表

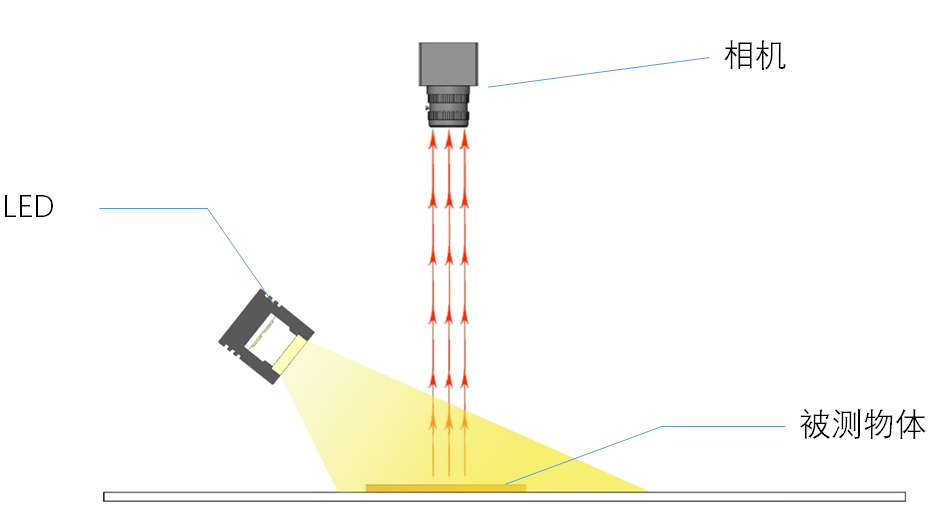

应用说明:




    条形光源是较大方形结构被测物的首选光源;颜色可根据需求

搭配,自由组合;照射角度与安装距离随意可调。通过调节光线的

角度和方向,可以检测到被测物体表面材质、颜色、纹理与形态等

信息差异。对于光滑的反光物体,使用散射光照射,光斑均匀柔和,

可避免直射照明导致图像出现灯影情况。条形组合光在选择时,一定

要考虑光源的安装高度,再根据被测特征点的长度宽度选择相对应的

条形光进行组合。

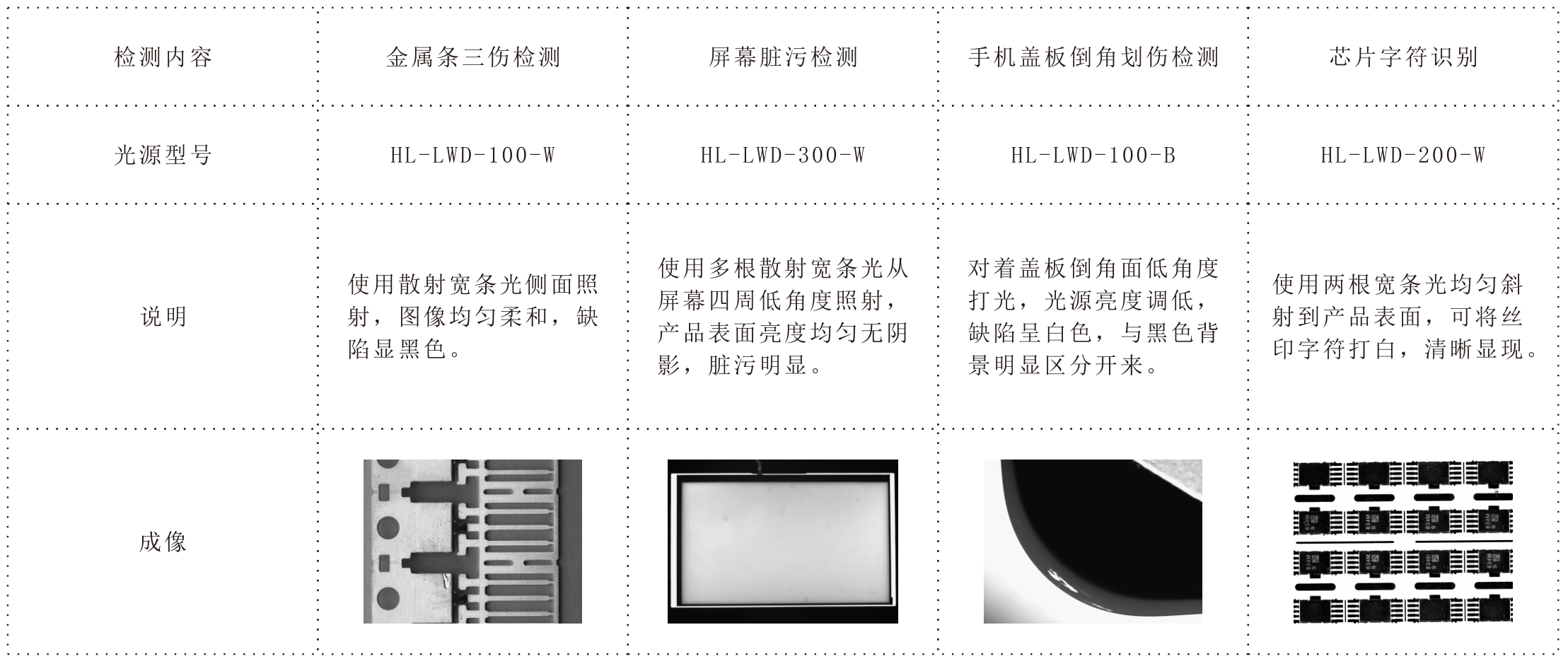

成像实例






产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LWD-2524 V/1.2 W24 V/1.8 W——90 g

HL-LWD-25.pdf

2HL-LWD-34——24 V/2.4 W——102 g

HL-LWD-34.pdf

3HL-LWD-3824 V/1.8 W————107 g

HL-LWD-38-R.pdf

4HL-LWD-42——24 V/2.4 W——113 g

HL-LWD-42.pdf

5HL-LWD-5024 V/1.92 W24 V/2.88 W24 V/2.88 W123 g

HL-LWD-50.pdf

6HL-LWD-59——24 V/3.36 W——135 g

HL-LWD-59.pdf

7HL-LWD-6324 V/2.4 W————140 g

HL-LWD-63-R.pdf

8HL-LWD-67——24 V/3.84 W——146 g

HL-LWD-67.pdf

9HL-LWD-7524 V/2.88 W24 V/4.32 W24 V/4.32 W156 g

HL-LWD-75.pdf

10HL-LWD-84——24 V/4.8 W——168 g

HL-LWD-84.pdf

11HL-LWD-8824 V/3.36 W————174 g

HL-LWD-88-R.pdf

12HL-LWD-92——24 V/5.28 W——179 g

HL-LWD-92.pdf

13HL-LWD-10024 V/3.84 W24 V/5.76 W24 V/3.6 W189 g

HL-LWD-100.pdf

14HL-LWD-109——24 V/6.24 W——201 g

HL-LWD-109.pdf

15HL-LWD-11324 V/4.32 W————207 g

HL-LWD-113-R.pdf

16HL-LWD-117——24 V/6.72 W——212 g

HL-LWD-117.pdf

17HL-LWD-12524 V/4.8 W24 V/7.2 W24 V/7.2 W222 g

HL-LWD-125.pdf

18HL-LWD-134——24 V/7.68 W——234 g

HL-LWD-134.pdf

19HL-LWD-13824 V/5.28 W————240 g

HL-LWD-138-R.pdf

20HL-LWD-142——24 V/8.16 W——245 g

HL-LWD-142.pdf

21HL-LWD-15024 V/5.76 W24 V/8.64 W24 V/8.64 W256 g

HL-LWD-150.pdf

22HL-LWD-159——24 V/9.12 W——267 g

HL-LWD-159.pdf

23HL-LWD-16324 V/6.24 W————273 g

HL-LWD-163-R.pdf

24HL-LWD-167——24 V/9.6 W24 V/9.6 W278 g

HL-LWD-167.pdf

25HL-LWD-17524 V/6.72 W24 V/10.08 W——289 g

HL-LWD-175.pdf

26HL-LWD-184——24 V/10.56 W——301 g

HL-LWD-184.pdf

27HL-LWD-18824 V/7.2 W————306 g

HL-LWD-188-R.pdf

28HL-LWD-192——24 V/11.04 W——311 g

HL-LWD-192.pdf

29HL-LWD-20024 V/7.68 W24 V/11.52 W24 V/11.52 W322 g

HL-LWD-200.pdf

30HL-LWD-25024 V/8.64 W24 V/12.96 W24 V/12.96 W388 g

HL-LWD-250.pdf

31HL-LWD-30024 V/10.37 W24 V/15.55 W24 V/15.55 W454 g

HL-LWD-300.pdf

32HL-LWD-35024 V/12.1 W24 V/18.14 W24 V/18.14 W547 g

HL-LWD-350.pdf

33HL-LWD-40024 V/13.82 W24 V/20.74 W24 V/20.74 W613 g

HL-LWD-400.pdf

34HL-LWD-50024 V/17.28 W24 V/23.04 W24 V/23.04 W746 g

HL-LWD-500.pdf

35HL-LWD-60024 V/20.74 W24 V/27.65 W24 V/27.65 W878 g

HL-LWD-600.pdf

36HL-LWD-70024 V/21.5 W24 V/32.26 W24 V/32.26 W1010 g

HL-LWD-700.pdf

37HL-LWD-80024 V/24.58 W24 V/36.86 W24 V/36.86 W1143 g

HL-LWD-800.pdf

38HL-LWD-90024 V/27.65 W24 V/38.88 W24 V/38.88 W1275 g

HL-LWD-900.pdf

39HL-LWD-100024 V/30.72 W24 V/43.20 W24 V/43.20 W1407 g

HL-LWD-1000.pdf

40HL-LWD-120024 V/36.86 W24 V/51.84 W24 V/51.84 W1672 g

HL-LWD-1200.pdf

41HL-LWD-150024 V/43.2 W24 V/64.8 W24 V/64.8 W2069 g

HL-LWD-1500.pdf

42HL-LWD-180024 V/51.84 W24 V/72.58 W24 V/72.58 W2569 g

HL-LWD-1800.pdf

43HL-LWD-210024 V/60.48 W24 V/84.67 W24 V/84.67 W2966 g

HL-LWD-2100pdf

44HL-LWD-240024 V/69.12 W24 V/96.77 W24 V/96.77 W3363 g

HL-LWD-2400.pdf



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
