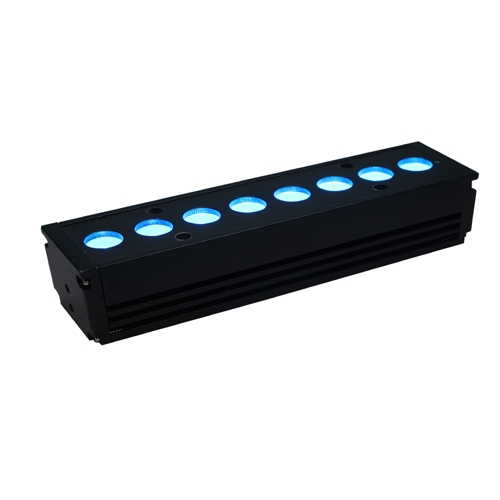

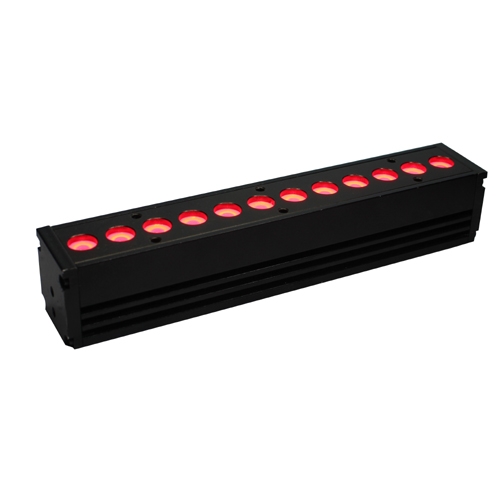

宽条形高亮远射光源介绍



         亮度是LWD系列的2-3倍,适用于表面反光的被测物体,使用范围广,打光角度灵活,用于大幅面被测物体。需频闪使用,以提高光源寿命




产品特点


    ◆ 高密度大功率LED阵列高亮度高均匀性

   ◆  可根据视野范围、工作距离选配不同焦距的透镜

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

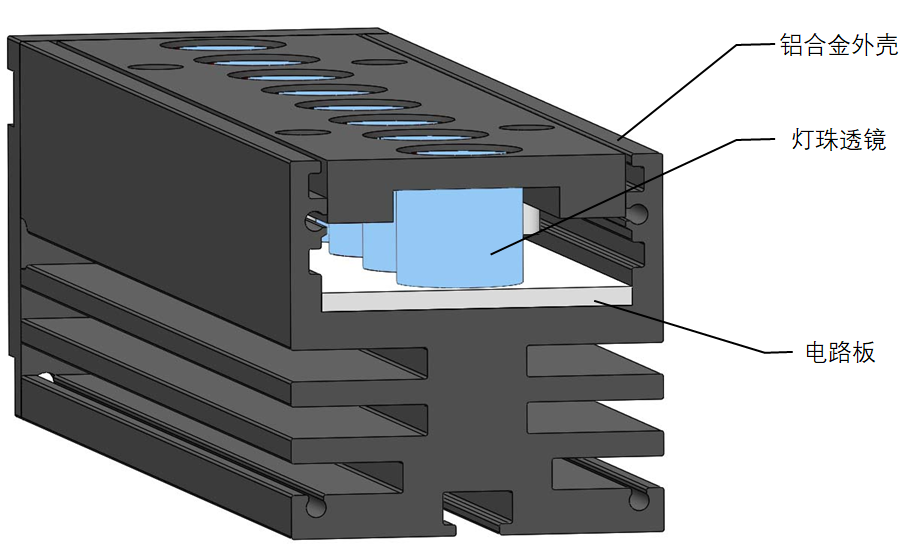

剖面结构图:





    宽条形高亮散射照明系列,表面采用高透光,高均匀性的散射材料;采用大功率贴片式LED,亮度高,在均匀度上,比直插式LED加普通散射板更具优势;内部采用铝基板,与外壳无缝接触,导热速度更快;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积





应用领域


    ◆ 各种字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 产品复杂形状的判别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等


产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

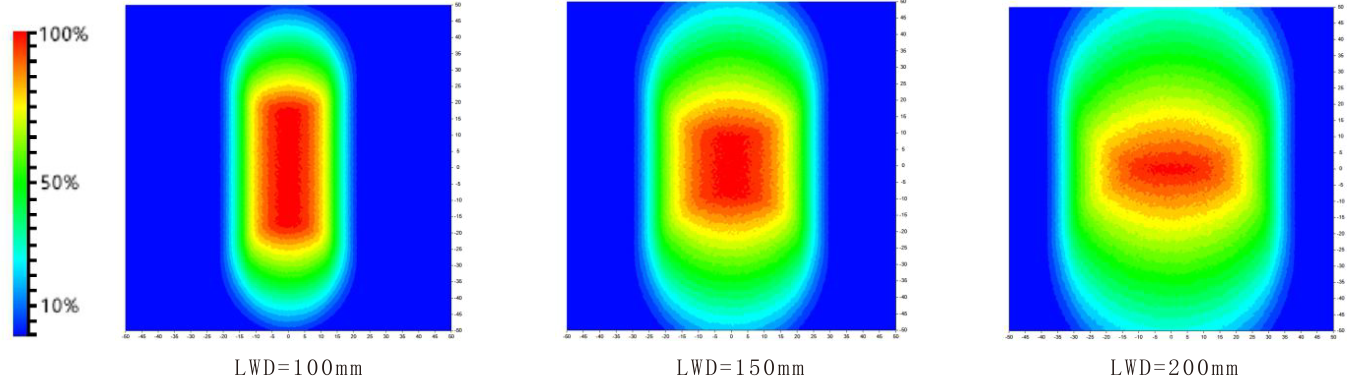

相对辐射照度平面分布图

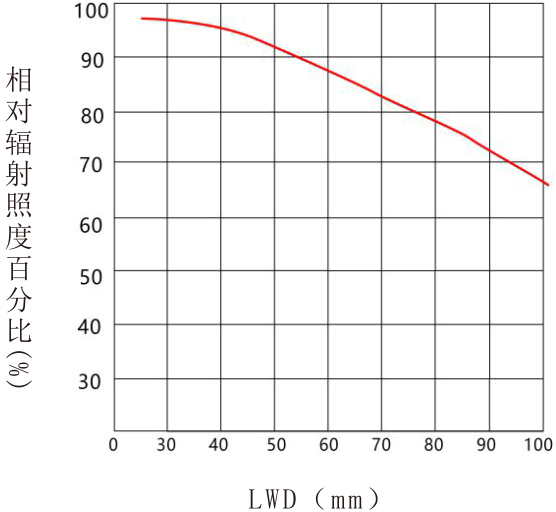

    相对辐射照度图表

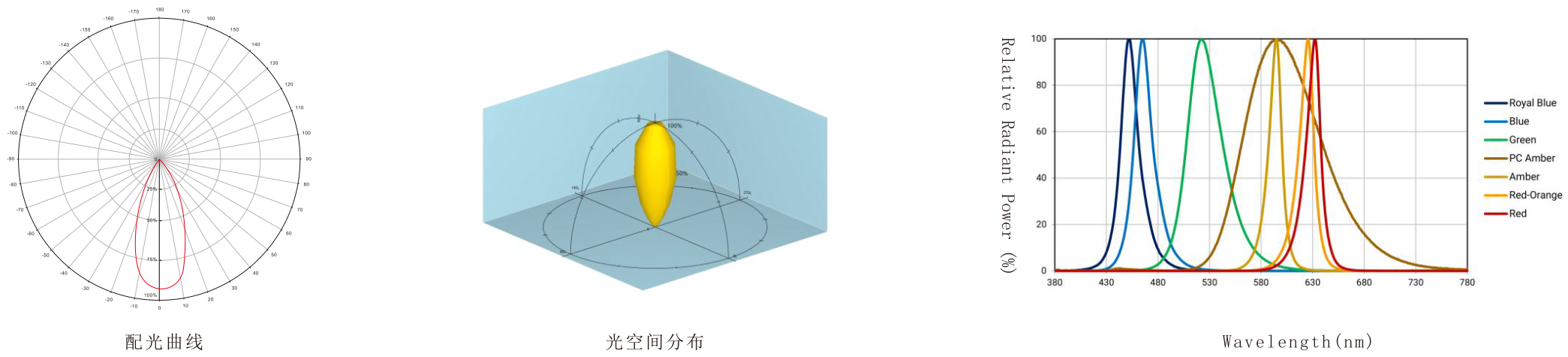

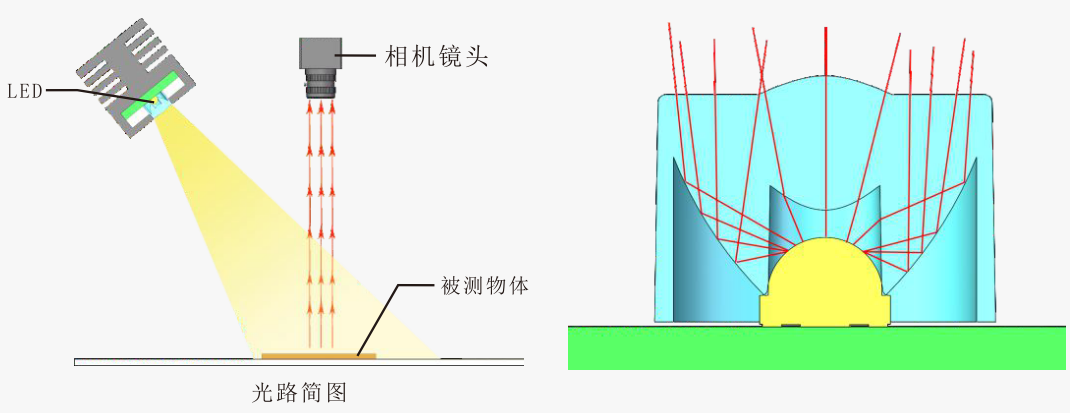

光源配光曲线示意图









应用说明:




    在拍摄高速运动物体的场合,相机的曝光

时间需要设置很短,以使图像不产生拖影,同

时镜头的光圈不宜再加大,故光源的亮度需提

升很多,来增加图像亮度。除此之外,一些对

光源的工作距离要求很远的应用场合,需大幅

提高光源的亮度。需频闪状态下使用,以提高

光源使用寿命





成像实例

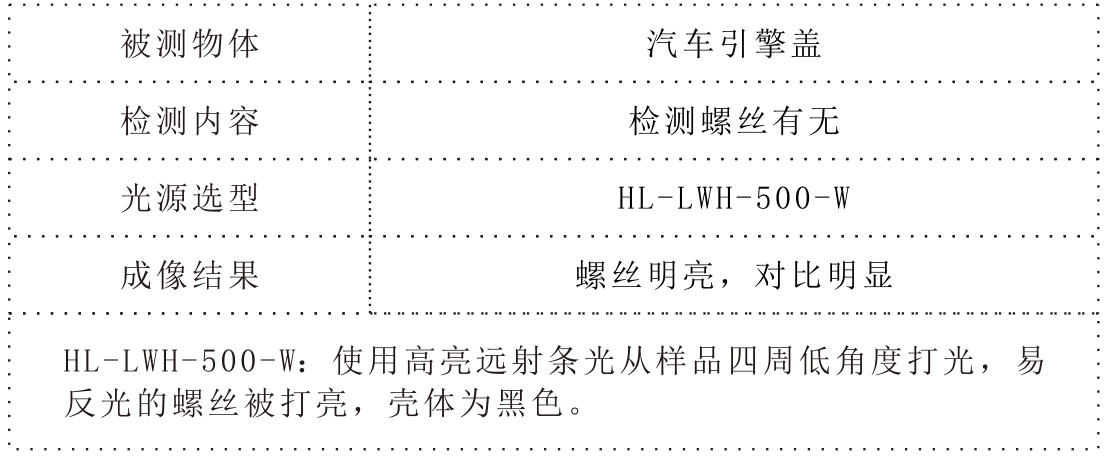

实例一:汽车引擎盖检查

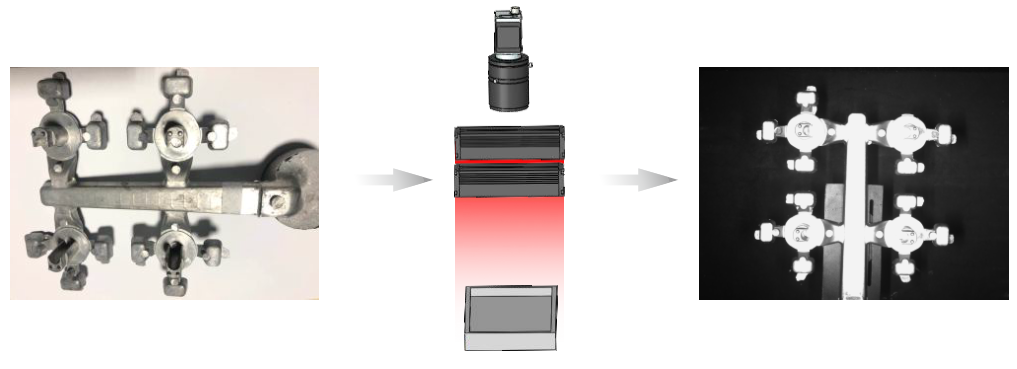

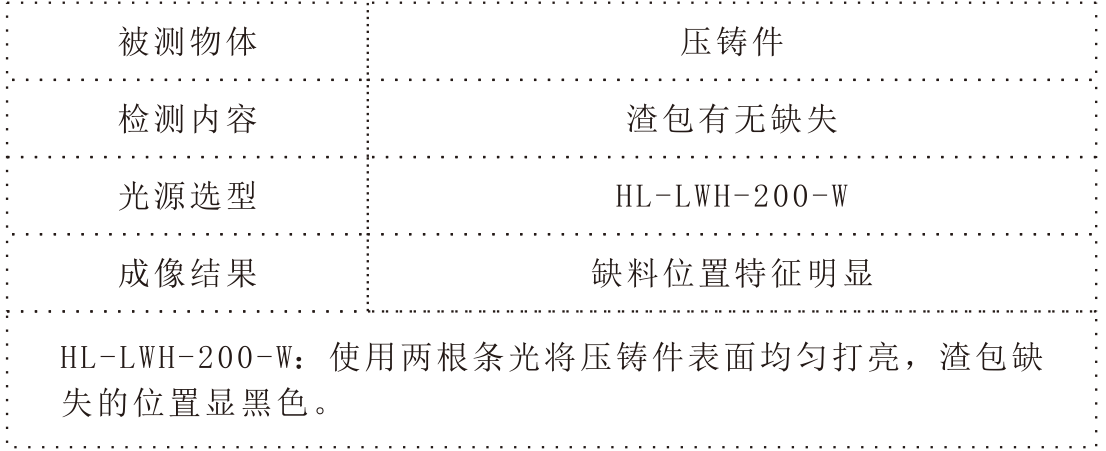

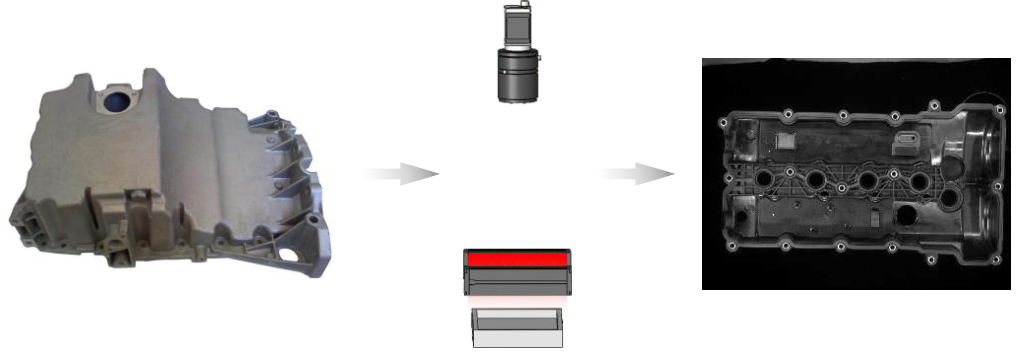

实例二:压铸件检测










产品系列选型表



序号光源型号电压/功率 电压/功率 重量下载
1HL-LWH-110
24 V/7.2 W219 g

HL-LWH-110.pdf

2HL-LWH-16524 V/7.2 W——300 g

HL-LWH-165-R.pdf

3HL-LWH-220——24 V/14.4 W381 g

HL-LWH-220.pdf

4HL-LWH-33024 V/14.4 W24 V/21.6 W570 g

HL-LWH-330.pdf

5HL-LWH-440——24 V/28.8 W732 g

HL-LWH-440.pdf

6HL-LWH-49524 V/21.6 W——813 g

HL-LWH-495-R.pdf

7HL-LWH-550——24  V/36.0 W894 g

HL-LWH-550.pdf

8HL-LWH-66024 V/28.8 W24 V/43.2 W1056 g

HL-LWH-660.pdf



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
