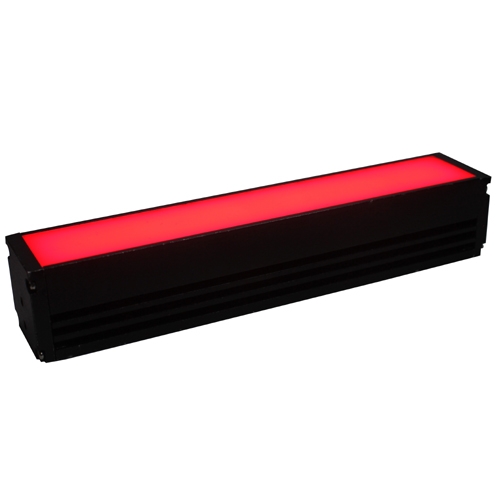

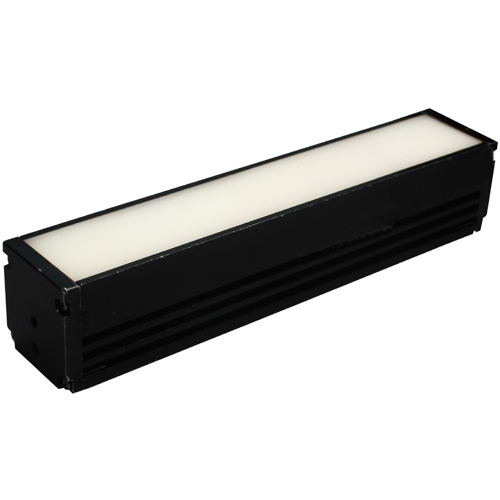

宽条形高亮散射光源介绍



         LED灯珠排布成长方形,经特殊扩散材料形成均匀光路,亮度是普通散射条光的数倍。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于搞工作距离或飞拍场景下使用




产品特点


    ◆ 高密度大功率LED阵列,亮度高,高均匀性

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

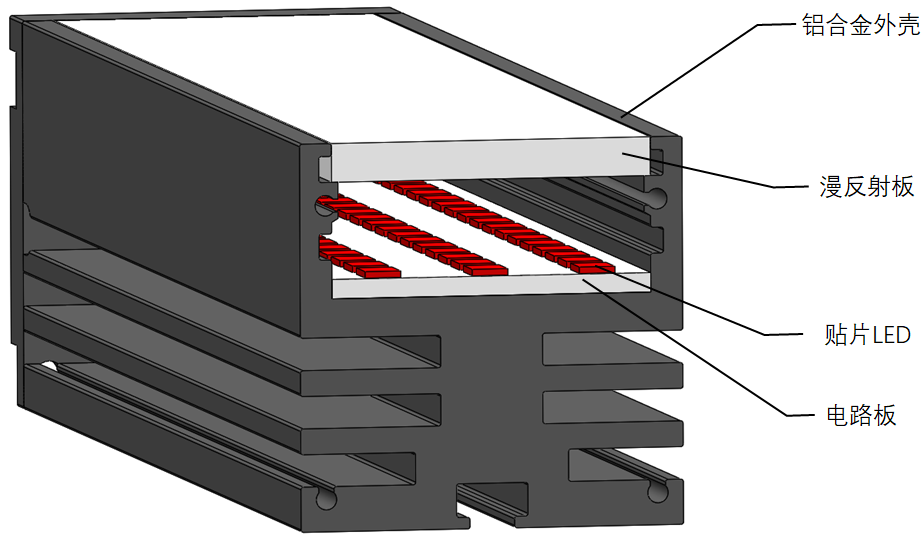

剖面结构图:





    宽条形高亮散射照明系列,表面采用高透光,高均匀性的散射材料;采用大功率贴片式LED,亮度高,在均匀度上,比直插式LED加普通散射板更具优势;内部采用铝基板,与外壳无缝接触,导热速度更快;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热积。





应用领域


    ◆ 字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 产品复杂形状的判别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

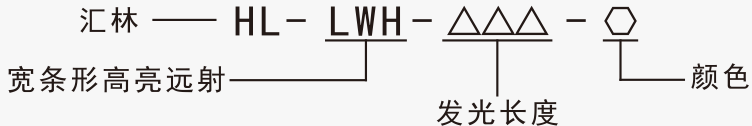

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

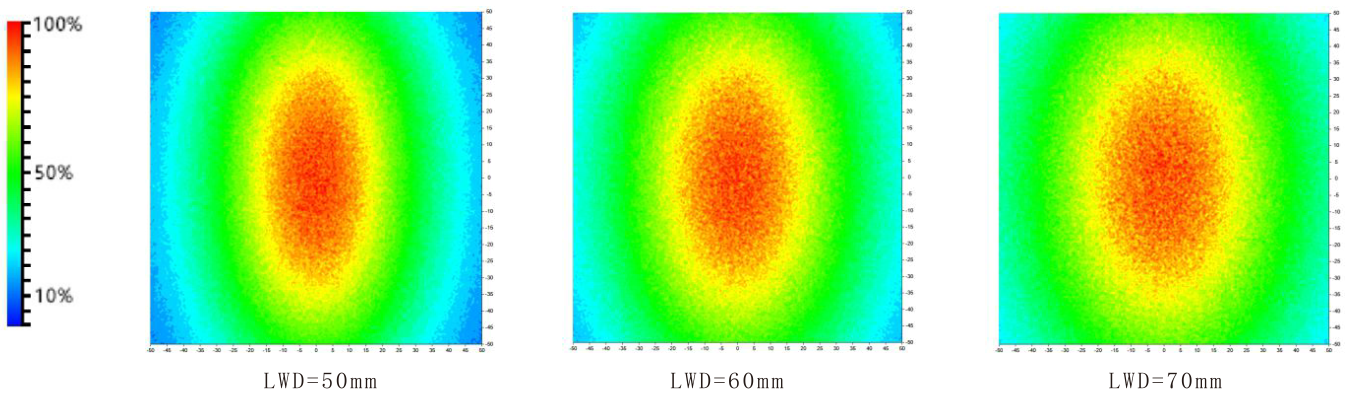

相对辐射照度平面分布图







    应用说明


     适用于大幅面、远距离照射。可据视野范围、工作距离选配不同焦距的透镜。针对特殊应用场合,可对光源做防水防尘耐高  温设计。

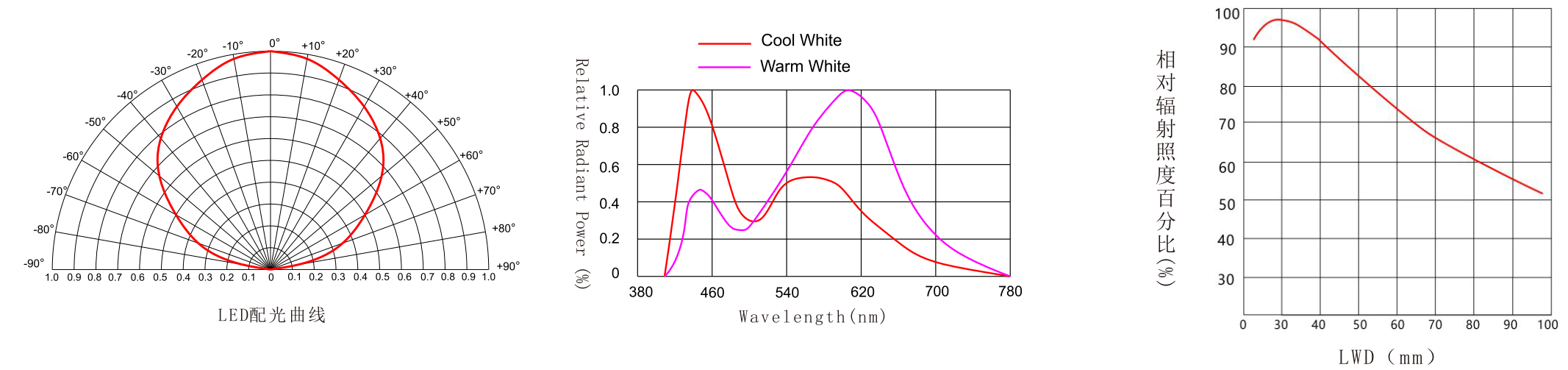

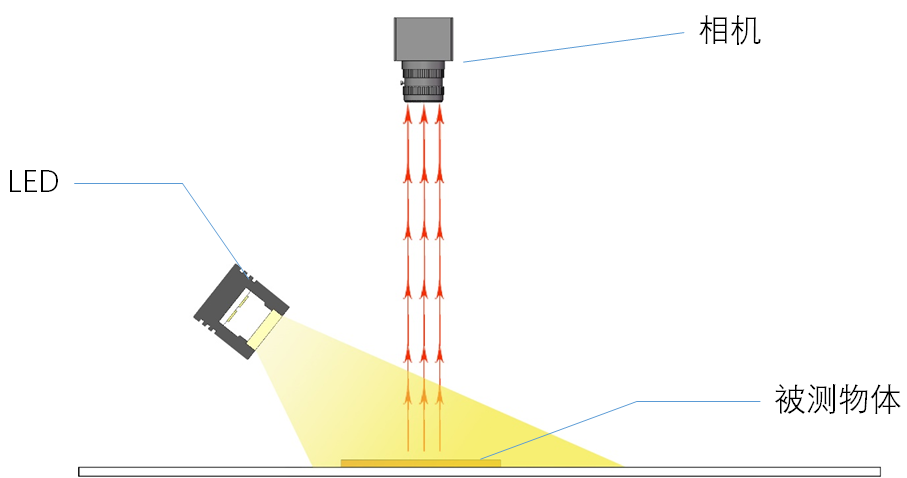

光源配光曲线示意图:                                                                                                       相对辐射照度图表:

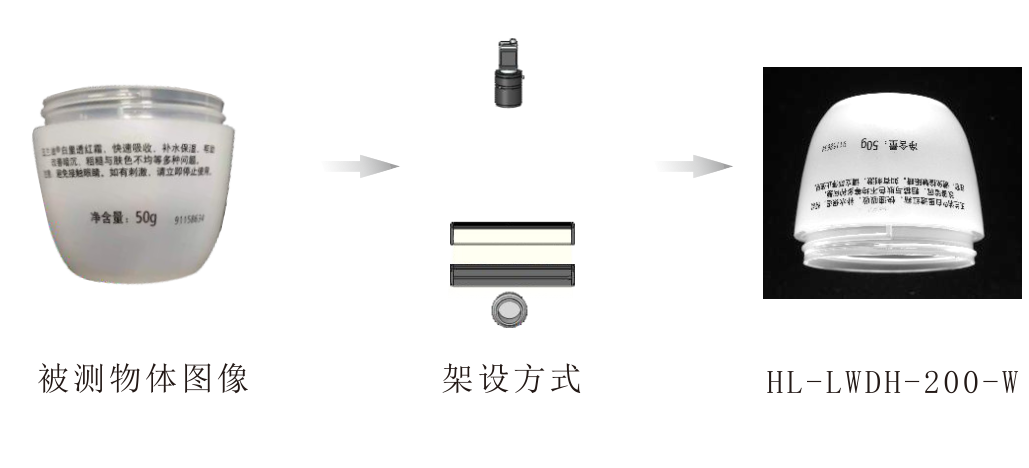

成像实例

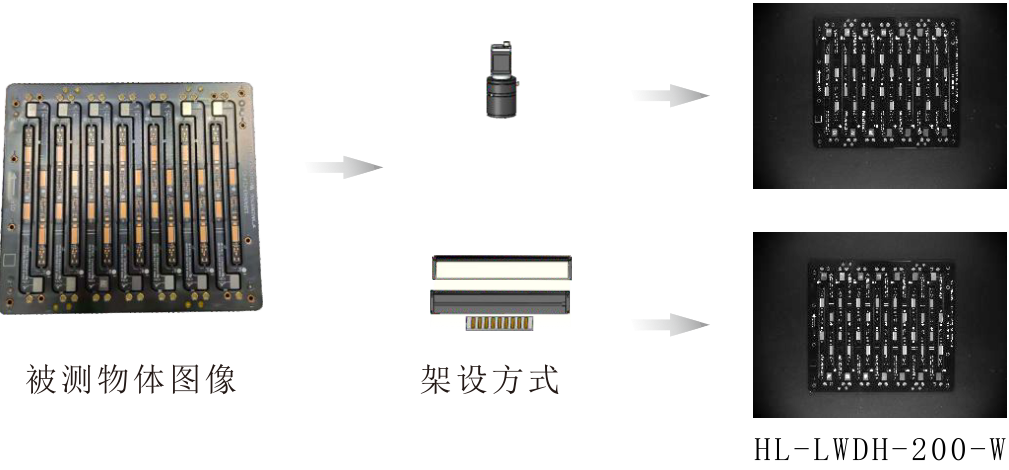

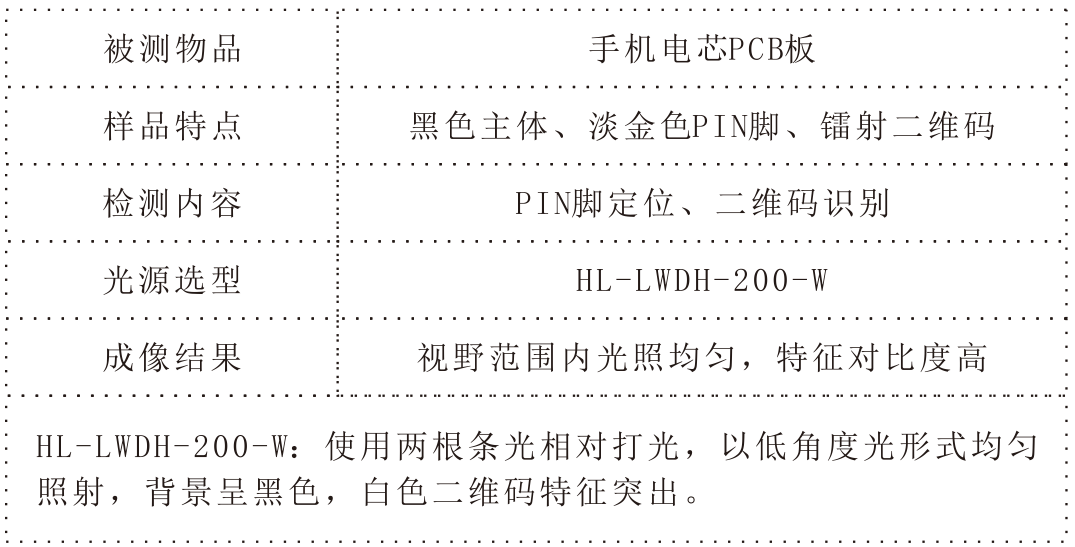

实例一:PCB板检测

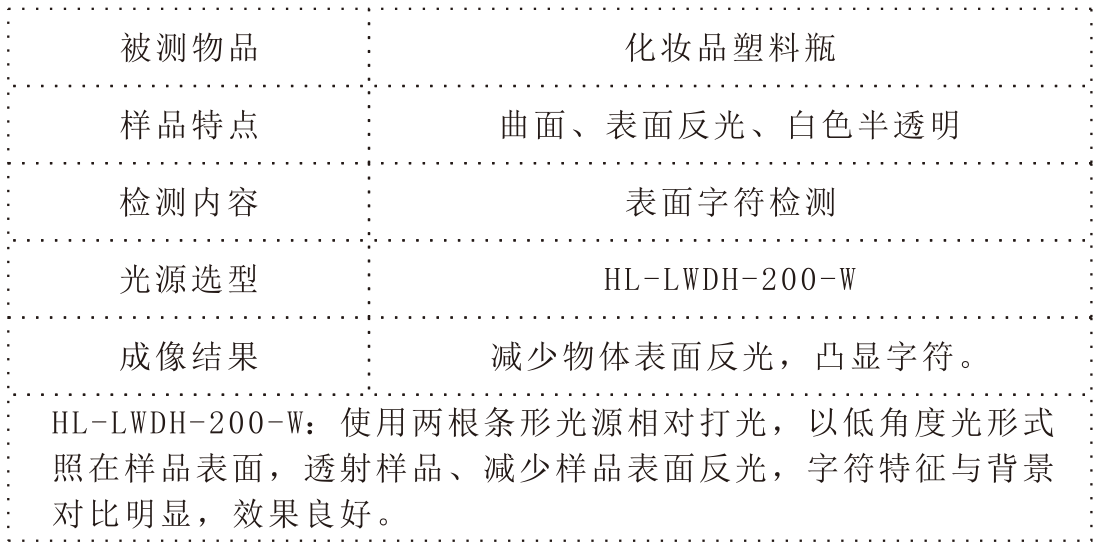

实例二:字符检测










产品系列选型表



序号光源型号电压/功率 电压/功率 重量下载
1HL-LWDH-2524 V/1.44 W24 V/2.16 W90 g

HL-LWDH-25.pdf

2HL-LWDH-34——24 V/2.88 W102 g

HL-LWDH-34.pdf

3HL-LWDH-3824 V/2.16 W——107 g

HL-LWDH-38-R.pdf

4HL-LWDH-42——24 V/3 W113 g

HL-LWDH-42.pdf

5HL-LWDH-5024 V/2.88 W24 V/3.6 W123 g

HL-LWDH-50.pdf

6HL-LWDH-59——24 V/4.2 W135 g

HL-LWDH-59.pdf

7HL-LWDH-6324 V/3 W——140 g

HL-LWDH-63-R.pdf

8HL-LWDH-67——24 V/4.8 W146 g

HL-LWDH-67.pdf

9HL-LWDH-7524 V/3.6 W24 V/5.4 W156 g

HL-LWDH-75.pdf

10HL-LWDH-84——24 V/6 W168 g

HL-LWDH-84.pdf

11HL-LWDH-8824 V/4.2 W——173 g

HL-LWDH-88-R.pdf

12HL-LWDH-92——24 V/6.6 W179 g

HL-LWDH-92.pdf

13HL-LWDH-10024 V/4.8 W24 V/7.2 W189 g

HL-LWDH-100.pdf

14HL-LWDH-109——24 V/7.8 W201 g

HL-LWDH-109.pdf

15HL-LWDH-11324 V/5.4 W——207 g

HL-LWDH-113-R.pdf

16HL-LWDH-117——24 V/8.4 W212 g

HL-LWDH-117.pdf

17HL-LWDH-12524 V/6 W24 V/9 W222 g

HL-LWDH-125.pdf

18HL-LWDH-134——24 V/9.6 W234 g

HL-LWDH-134.pdf

19HL-LWDH-13824 V/6.6 W——240 g

HL-LWDH-138-R.pdf

20HL-LWDH-142——24 V/10.2 W245 g

HL-LWDH-142.pdf

21HL-LWDH-15024 V/7.2 W24 V/10.8 W256 g

HL-LWDH-150.pdf

22HL-LWDH-159——24 V/11.4 W267 g

HL-LWDH-159.pdf

23HL-LWDH-16324 V/7.8 W——273 g

HL-LWDH-163-R.pdf

24HL-LWDH-167     ——24 V/12 W278 g

HL-LWDH-167.pdf

25HL-LWDH-17524 V/8.4 W24 V/12.6 W289 g

HL-LWDH-175.pdf

26HL-LWDH-184——24 V/13.2 W300 g

HL-LWDH-184.pdf

27HL-LWDH-18824 V/9 W——306 g

HL-LWDH-188-R.pdf

28HL-LWDH-192——24 V/13.8 W311 g

HL-LWDH-192.pdf

29HL-LWDH-20024 V/9.6 W24 V/14.4 W322 g

HL-LWDH-200.pdf

30HL-LWDH-25024 V/12 W24 V/15.84 W388 g

HL-LWDH-250.pdf

31HL-LWDH-30024 V/14.4 W24 V/19.01 W454 g

HL-LWDH-300.pdf

32HL-LWDH-35024 V/14.78 W24 V/22.18 W547 g

HL-LWDH-350.pdf

33HL-LWDH-40024 V/16.9 W24 V/25.34 W613 g

HL-LWDH-400.pdf

34HL-LWDH-50024 V/21.12 W24 V/28.8 W746 g

HL-LWDH-500.pdf

35HL-LWDH-60024 V/25.34 W24 V/34.56 W878 g

HL-LWDH-600.pdf

36HL-LWDH-70024 V/26.88 W24 V/40.32 W1010 g

HL-LWDH-700.pdf

37HL-LWDH-80024 V/30.72 W24 V/46.08 W1143 g

HL-LWDH-800.pdf

38HL-LWDH-90024 V/34.56 W24 V/46.66 W 1275 g

HL-LWDH-900.pdf

39HL-LWDH-100024 V/38.4 W24 V/51.84 W1407 g

HL-LWDH-1000.pdf

40HL-LWDH-120024 V/46.08 W24 V/62.21 W1672 g

HL-LWDH-1200.pdf

41HL-LWDH-150024 V/51.84 W24 V/77.76 W2069 g

HL-LWDH-1500.pdf

42HL-LWDH-180024 V/62.21 W24 V/88.13 W2569 g

HL-LWDH-1800.pdf

43HL-LWDH-210024 V/72.58 W24 V/102.82 W2966 g

HL-LWDH-2100.pdf

44HL-LWDH-240024 V/82.94 W24 V/117.5 W3363 g

HL-LWDH-2400.pdf



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
