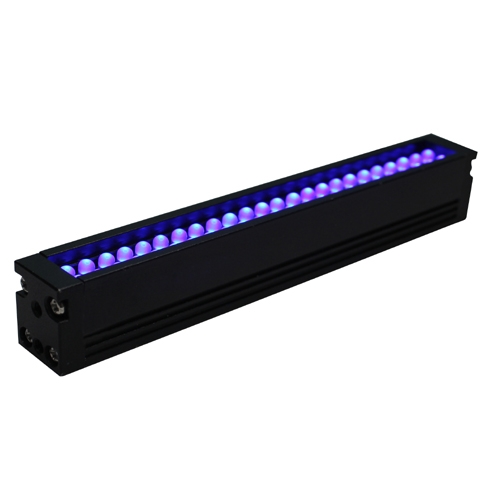

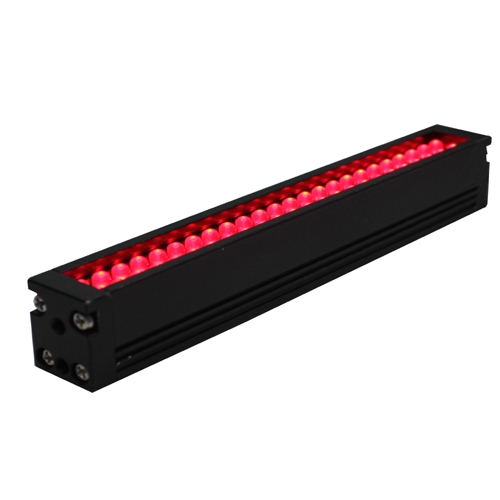

小条形直射光源介绍



         LED灯珠排布成长条形,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。




产品特点


    ◆ 双排小角度LED阵列亮度高

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

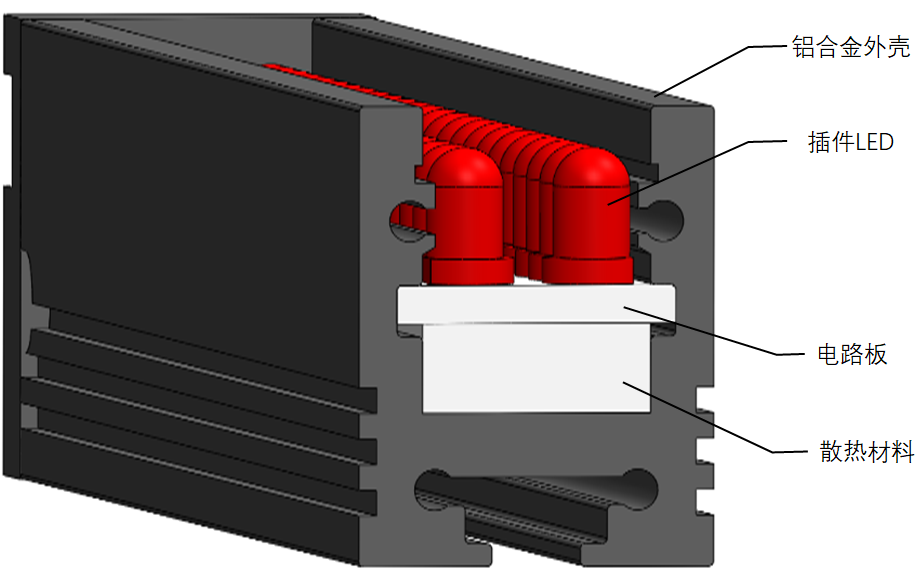

剖面结构图:





    条形直射照明系列,采用直插式LED,光线集中,亮度高;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积;PCB基板与外壳之间贴紧散热材料,能快速有效地吸收LED产生的热量,保证光源的使用寿命;两种安装方式可选,背光滑槽安装和两端螺丝孔安装。





应用领域


    ◆ 各种字符、二维码识别

    ◆ 长条形物体的外观检测

    ◆ 连接器引脚正位度检测

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

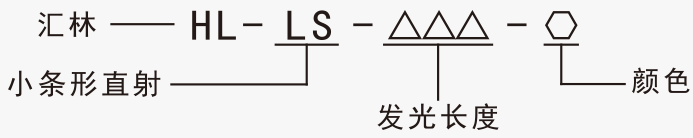

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

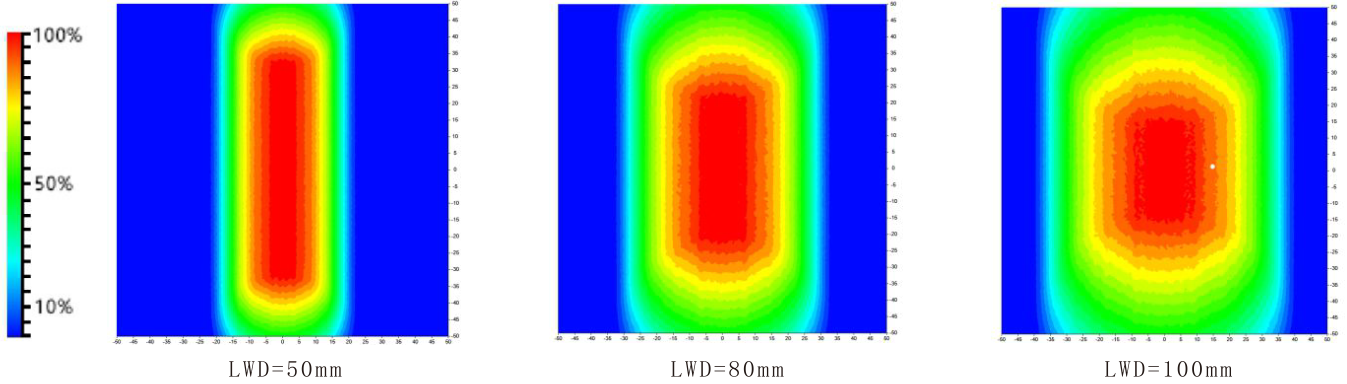

相对辐射照度平面分布图

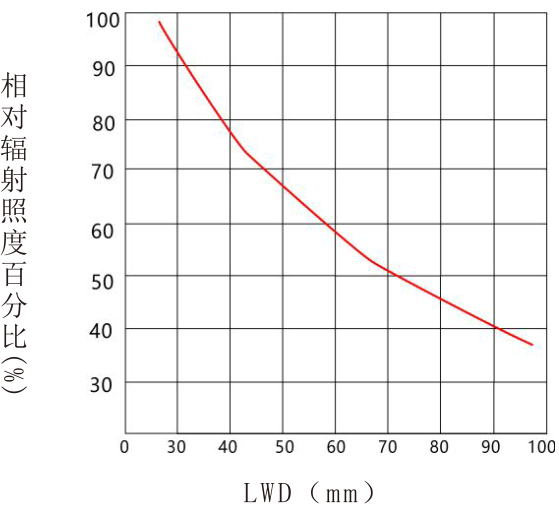

    相对辐射照度图表

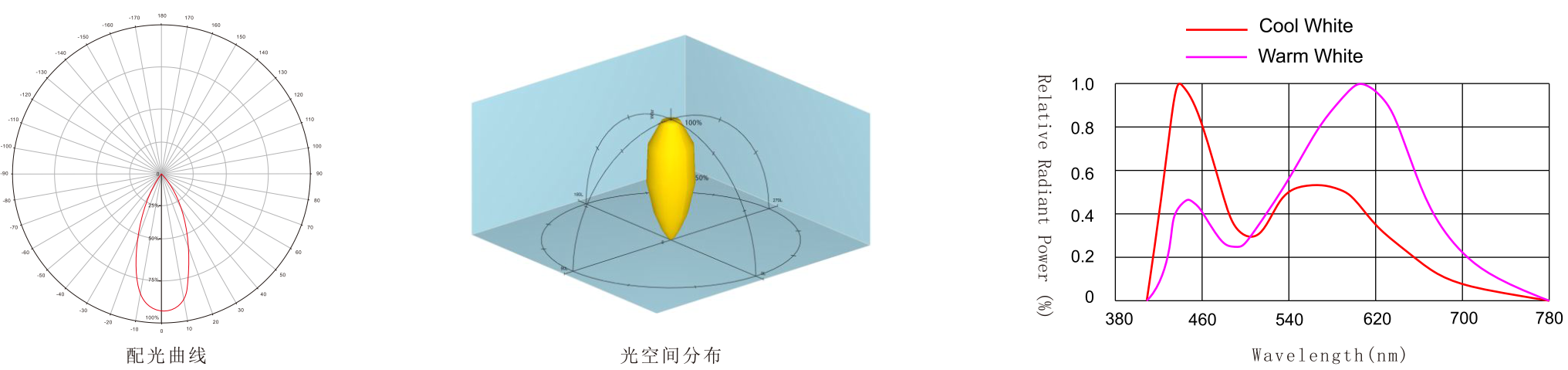

光源配光曲线示意图

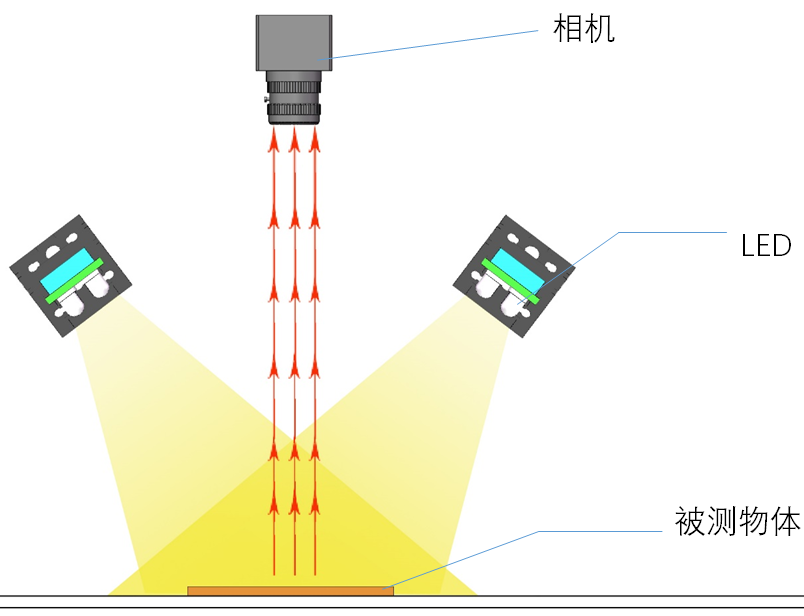

应用说明:




    条形光源是较大方形结构被测物的首选光源;颜色可根据需求

搭配,自由组合;照射角度与安装距离随意可调。通过调节光线的

角度和方向,可以检测到被测物体表面材质、颜色、纹理与形态等

信息差异。对于光滑的反光物体,使用散射光照射,光斑均匀柔和,

避免直射照明导致图像出现灯影情况。条形组合光在选择时,一

定要考虑光源的安装高度,再根据被测特征点的长度宽度选择相对

应的条形光进行组合。

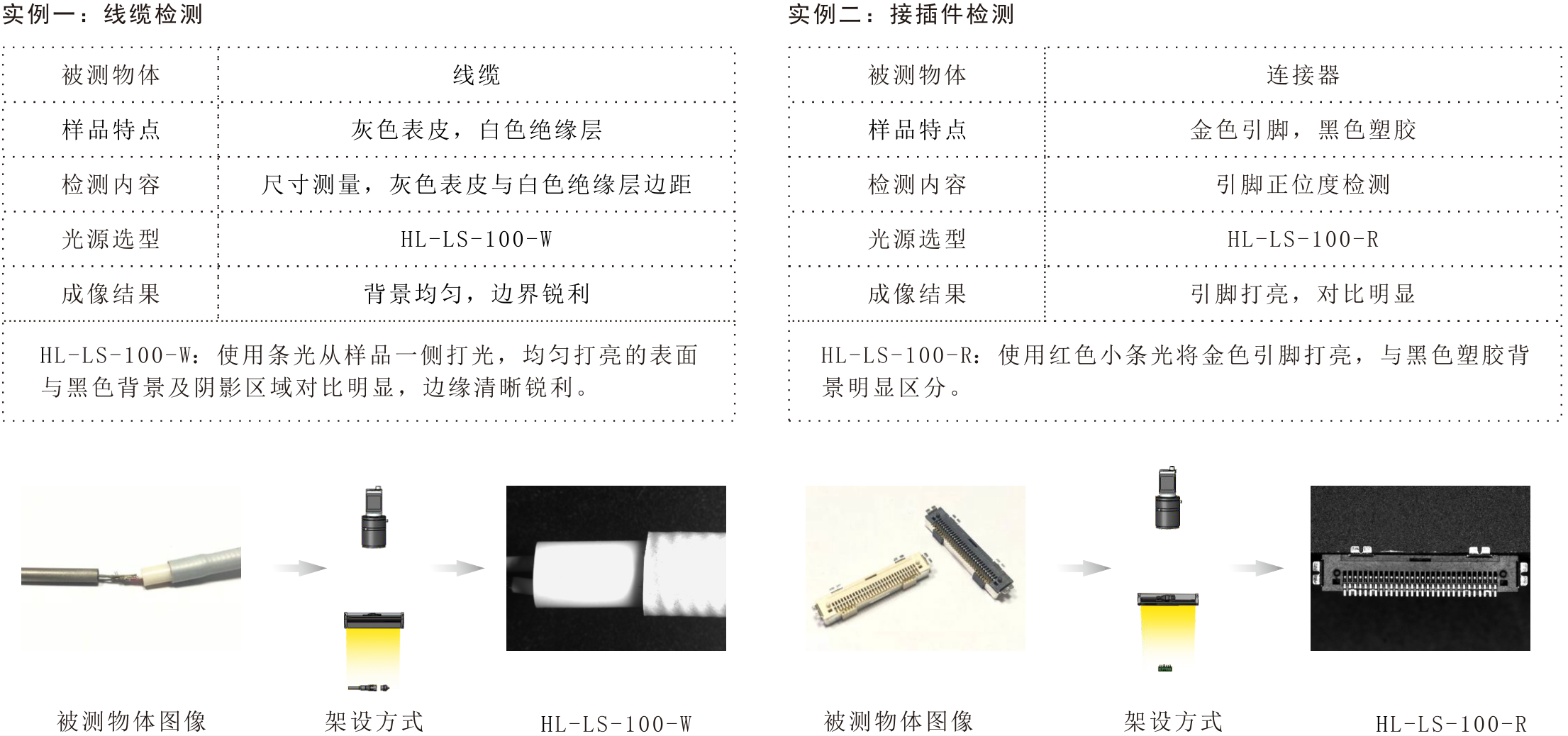

成像实例







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率  重量下载
1HL-LS-2524 V/0.34 W————51 g

HL-LS-25-R.pdf

2HL-LS-34——24 V/0.67 W24 V/0.34 W54 g

HL-LS-34.pdf

3HL-LS-5024 V/0.67 W24 V/1.01 W——60 g

HL-LS-50.pdf

4HL-LS-67——24 V/1.34 W24 V/0.67 W65 g

HL-LS-67.pdf

5HL-LS-7524 V/1.01 W————68 g

HL-LS-75-R.pdf

6HL-LS-84——24 V/1.56 W——71 g

HL-LS-84.pdf

7HL-LS-10024 V/1.34 W24 V/1.87 W24 V/1.01 W77 g

HL-LS-100.pdf

8HL-LS-117——24 V/2.18 W——83 g

HL-LS-117.pdf

9HL-LS-12524 V/1.56 W————86 g

HL-LS-125-R.pdf

10HL-LS-134——24 V/2.5 W24 V/1.34 W89 g

HL-LS-134.pdf

11HL-LS-15024 V/1.87 W24 V/2.81 W——95 g

HL-LS-150.pdf

12HL-LS-167——24 V/3.12 W24 V/1.56 W100 g

HL-LS-167.pdf

13HL-LS-17524 V/2.18 W————103 g

HL-LS-175-R.pdf

14HL-LS-184——24 V/3.43 W——106 g

HL-LS-184.pdf

15HL-LS-20024 V/2.5 W24 V/3.74 W24 V/1.87 W112 g

HL-LS-200.pdf

16HL-LS-25024 V/3.12 W24 V/4.68 W——130 g

HL-LS-250.pdf

17HL-LS-30024 V/3.74 W24 V/5.62 W24 V/2.81 W147 g

HL-LS-300.pdf

18HL-LS-35024 V/4.37 W24 V/6.55 W——165 g

HL-LS-350.pdf

19HL-LS-40024 V/4.99 W24 V/7.49 W24 V/3.74 W182 g

HL-LS-400.pdf

20HL-LS-50024 V/6.24 W24 V/8.64 W24 V/4.68 W217 g

HL-LS-500.pdf

21HL-LS-60024 V/7.49 W24 V/10.37 W24 V/5.62 W252 g

HL-LS-600.pdf



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
