• 小条形散射光源

  • 所属分类:小条形散射光源
    产品说明:
    全国咨询热线:

    0512-36835998

    立即采购
  • 详细介绍


小条形散射光源介绍



         LED灯珠排布成长条形,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。



产品特点


    ◆ 高密度大角度LED阵列,散射照射,亮度均匀

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

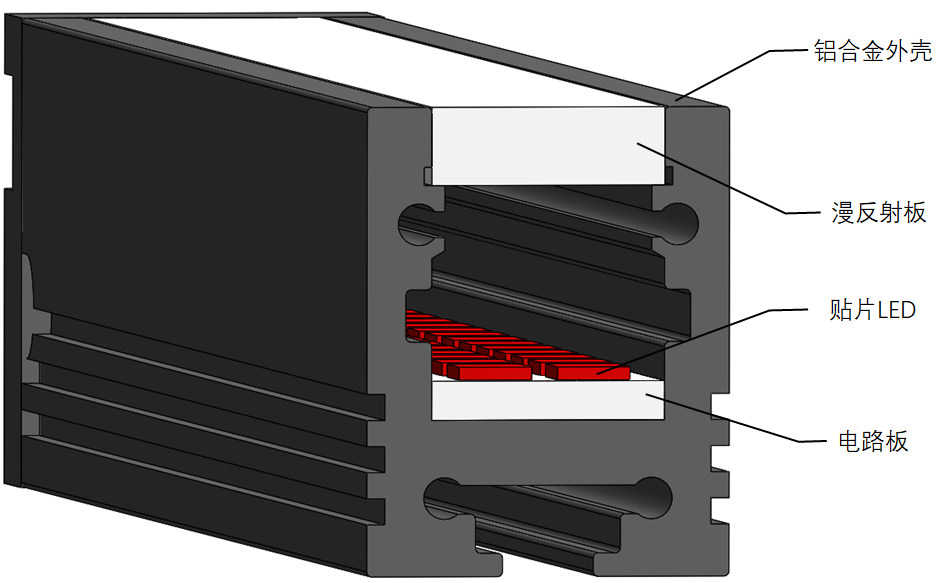

剖面结构图:





    条形散射照明系列,表面采用高透光,高均匀性的散射材料;采用贴片式LED,发射角大,在均匀度上,比直插式LED加普通散射板更具优势;内部采用铝基板,与外壳无缝接触,导热速度更快;外壳采用铝制品材料,表面加工采用特殊结构,最大限度扩大散热面积;两种安装方式可选,背光滑槽安装和两端螺丝孔安装





应用领域


    ◆ 各种字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 产品复杂形状的判别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

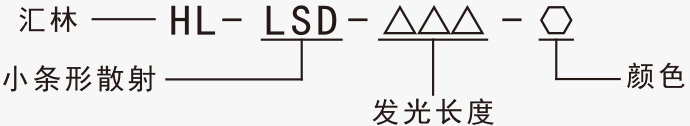

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

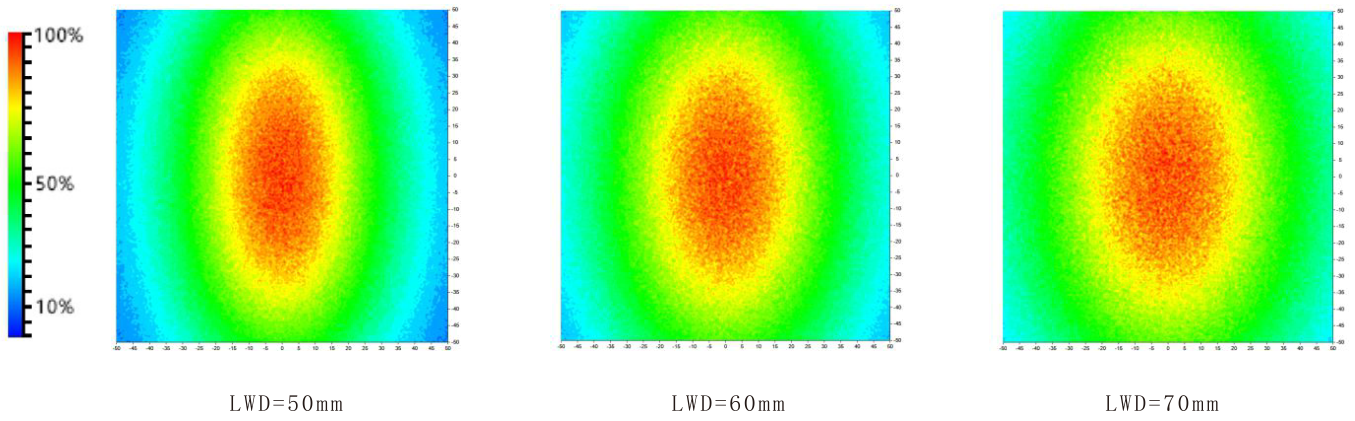

相对辐射照度平面分布图

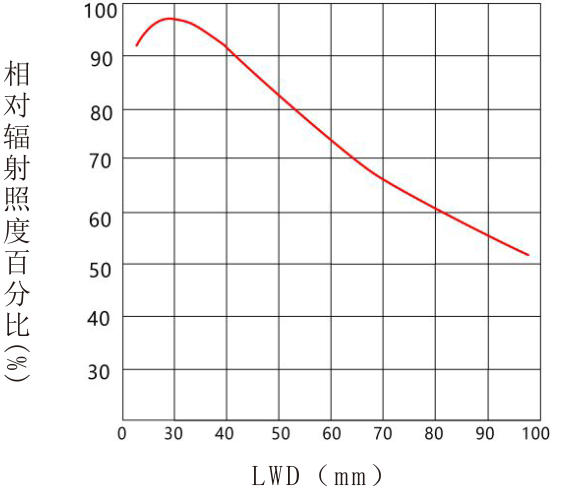

    相对辐射照度图表

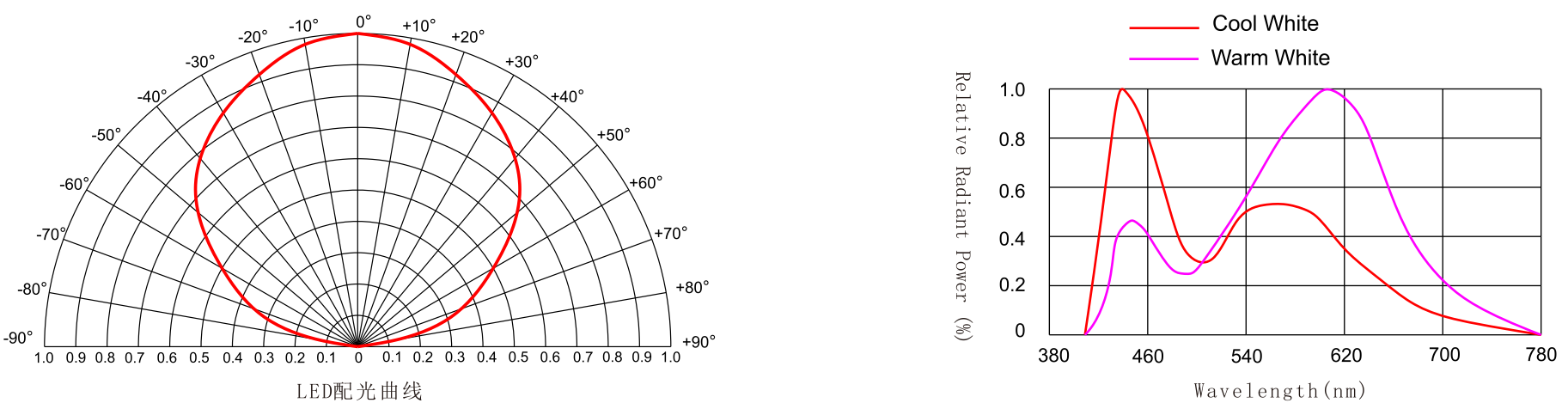

光源配光曲线示意图

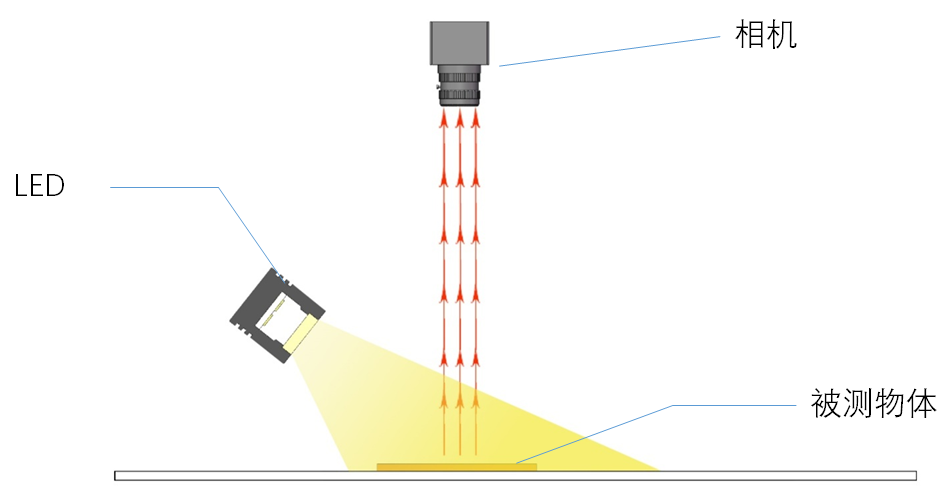

应用说明:




    条形光源是较大方形结构被测物的首选光源;颜色可根据需求

搭配,自由组合;照射角度与安装距离随意可调。通过调节光线的

角度和方向,可以检测到被测物体表面材质、颜色、纹理与形态等

信息差异。对于光滑的反光物体,使用散射光照射,光斑均匀柔和,

避免直射照明导致图像出现灯影情况。条形组合光在选择时,一

定要考虑光源的安装高度,再根据被测特征点的长度宽度选择相对

应的条形光进行组合。

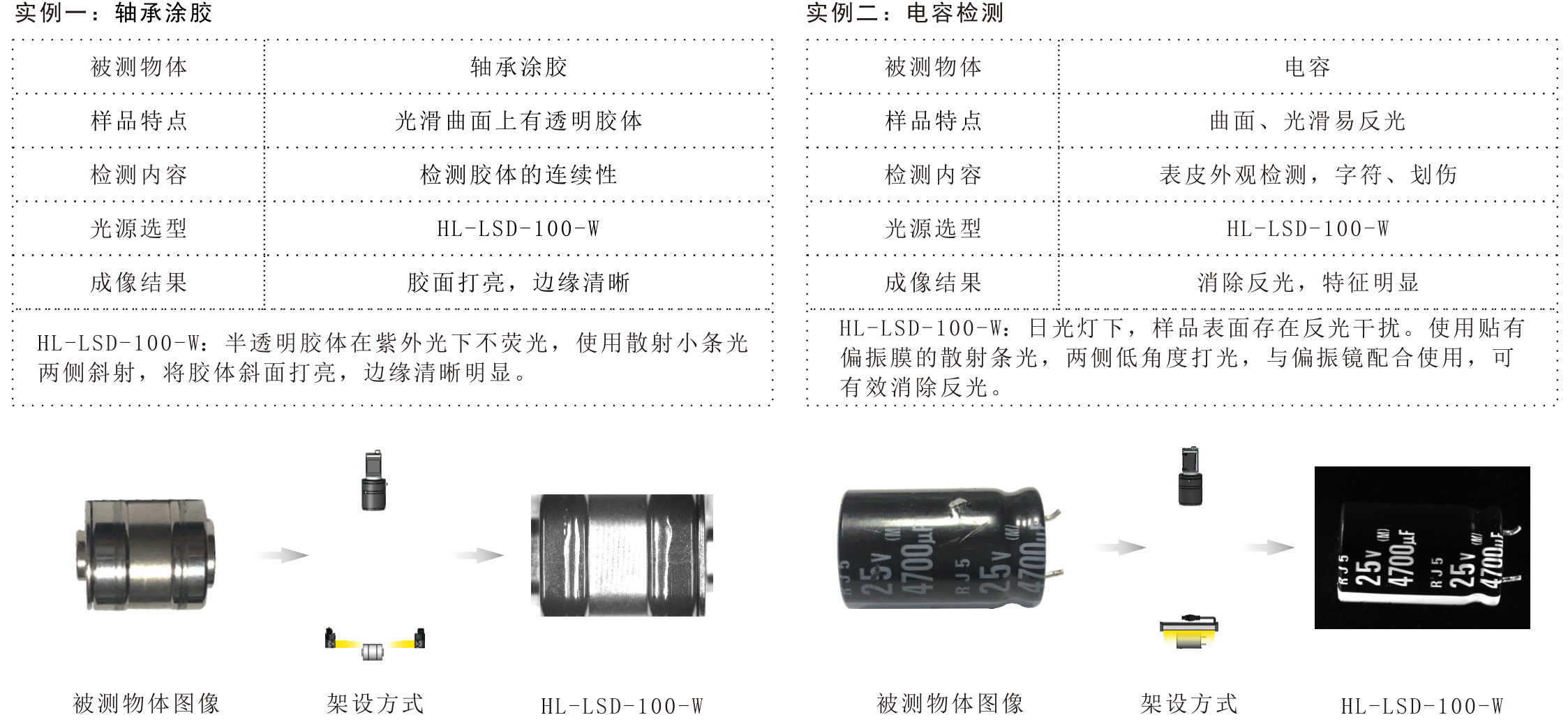

成像实例







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LSD-2524 V/0.36 W————50 g

HL-LSD-25-R.pdf

2HL-LSD-34——24 V/0.72 W24 V/0.36 W55 g

HL-LSD-34.pdf

3HL-LSD-5024 V/0.72 W24 V/1.08 W——62 g

HL-LSD-50.pdf

4HL-LSD-67——24 V/1.44 W24 V/0.72 W69 g

HL-LSD-67.pdf

5HL-LSD-7524 V/1.08 W————72 g

HL-LSD-75-R.pdf

6HL-LSD-84——24 V/1.8 W——75 g

HL-LSD-84.pdf

7HL-LSD-10024 V/1.44 W24 V/2.16 W24 V/1.08 W82 g

HL-LSD-100.pdf

8HL-LSD-117——24 V/2.52 W——88 gHL-LSD-117.pdf
9HL-LSD-12524 V/1.8 W————92 g

HL-LSD-125-R.pdf

10HL-LSD-134——24 V/2.88 W24 V/1.44 W95 g

HL-LSD-134.pdf

11HL-LSD-15024 V/2.16 W24 V/3.24 W——105 g

HL-LSD-150.pdf

12HL-LSD-167——24 V/3.6 W24 V/1.8 W108 g

HL-LSD-167.pdf

13HL-LSD-17524 V/2.52 W————111 g

HL-LSD-175-R.pdf

14HL-LSD-184——24 V/3.96 W——115 g

HL-LSD-184.pdf

15HL-LSD-20024 V/2.88 W24 V/4.32 W24 V/2.16 W121 g

HL-LSD-200.pdf

16HL-LSD-25024  V/3.6 W24 V/5.4 W——141 g

HL-LSD-250.pdf

17HL-LSD-30024 V/4.32 W24 V/6.48 W24 V/3.24 W161 g

HL-LSD-300.pdf

18HL-LSD-35024  V/5.04 W24 V/7.56 W——181 g

HL-LSD-350.pdf

19HL-LSD-40024 V/5.76 W24 V/8.64 W24 V/4.32 W201 g

HL-LSD-400.pdf

20HL-LSD-50024  V/7.2 W24 V/9.36 W24 V/5.4 W248 g

HL-LSD-500.pdf

21HL-LSD-60024 V/8.64 W24 V/11.23 W24 V/6.48 W280 g

HL-LSD-600.pdf



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
