环形无影光源介绍



         与标准环形光源相比,采用特殊的照射结构,实现高自由度的均匀照明,即使改变被测物体到光源的高度,均匀范围也不会发生较大改变,在大视野范围的领域内得到广泛的应用




产品特点


    ◆ 高密度LED阵列,采用特殊漫射板,亮度均匀

    ◆  结构设计紧凑,安装便利

    ◆ 独特的散热结构,保证光源的稳定性和使用寿命

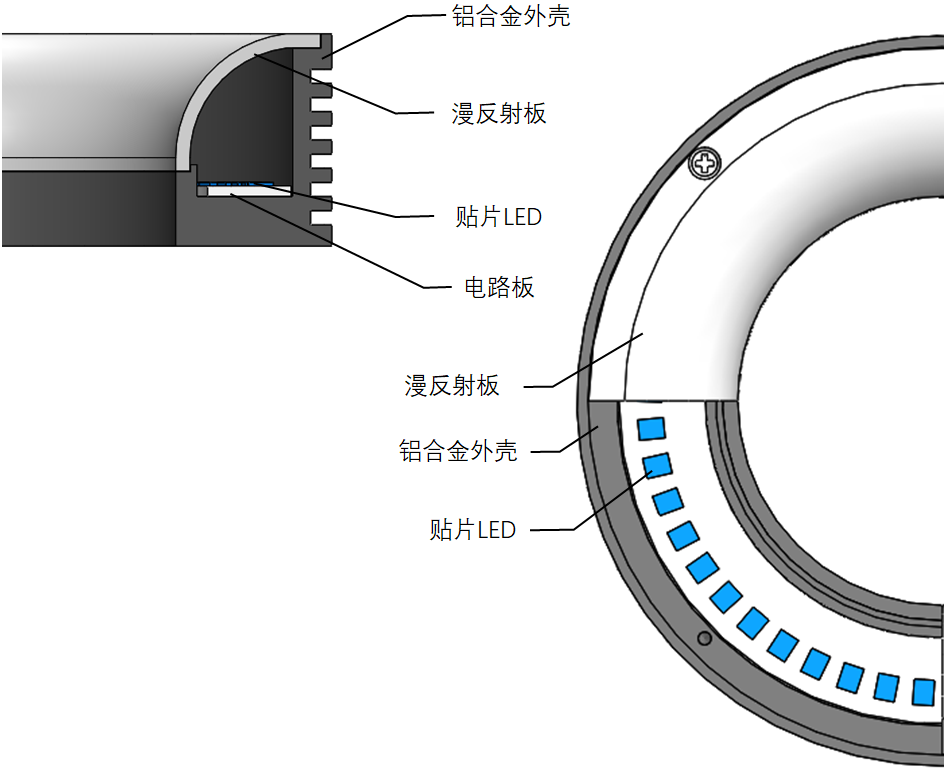

剖面结构图:





    无影环形光源RAD系列,采用贴片式LED,发射角大;表面采用特殊加工形状的漫射板,使LED照射光扩散性更佳;内部采用铝基板,与外壳无缝接触,导热速度更快





应用领域


    ◆ 食品药品包装检测

    ◆ 电子元件丝印检测

    ◆ 各种损伤与污垢检测

    ◆ 高反光、不平整表面缺陷检测等

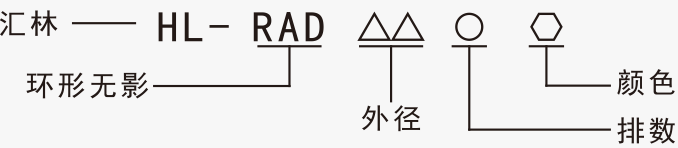

产品命名规则




可定制参数


      外形尺寸、安装方式、分区控制、亮度、波长、色温。

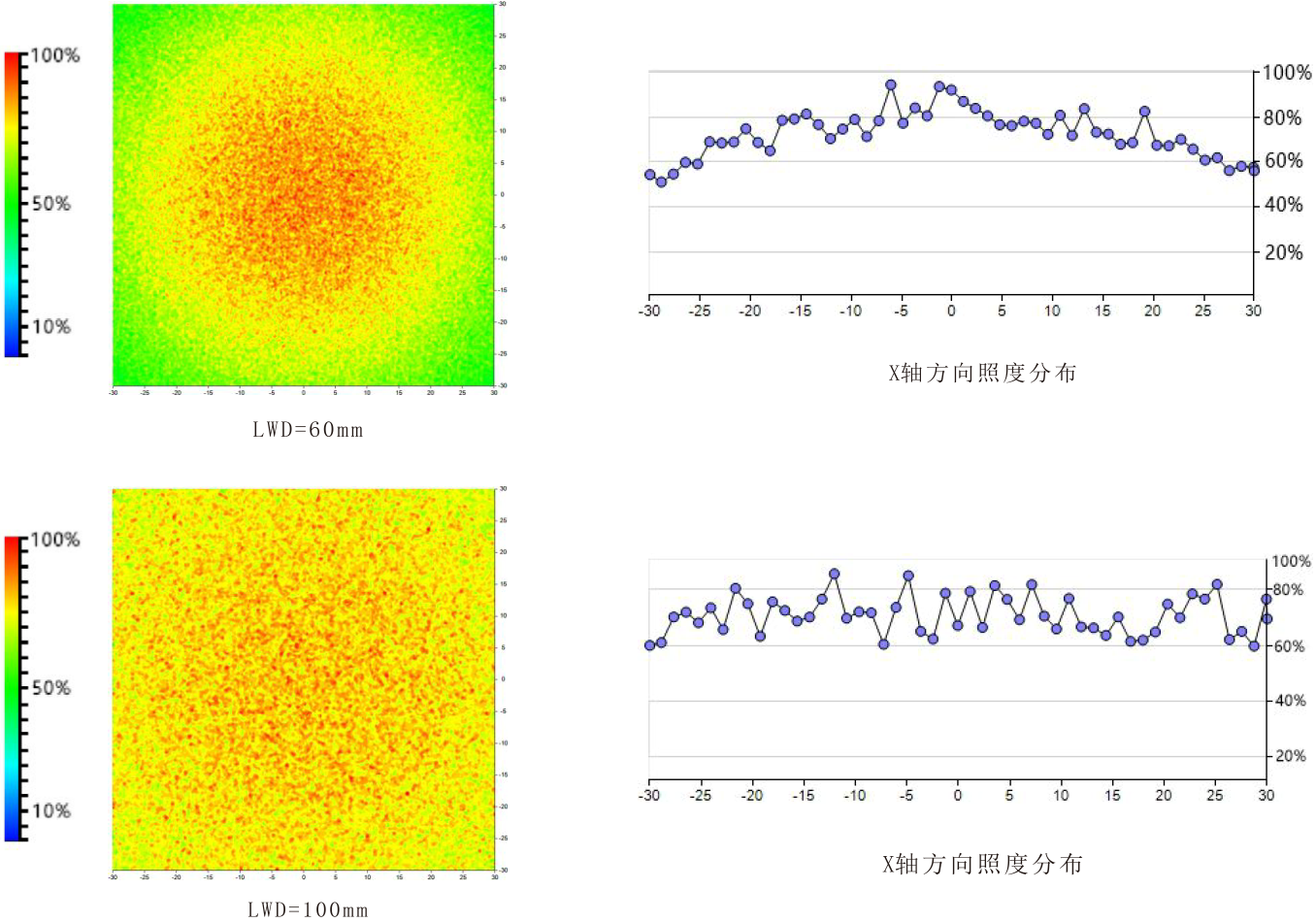

相对辐射照度平面分布图

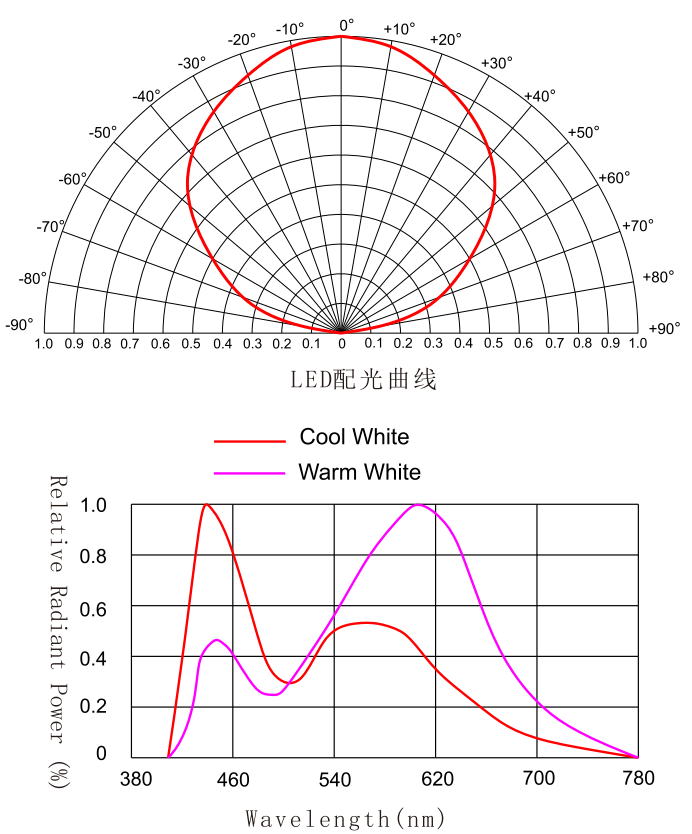

    光源配光曲线示意图






应用说明



                                                      环形无影光源系列,与普通环形光源相比,采用特殊的漫射结构,实现高自由度的均 匀照明,即使改变被测物体到光源的高度,均匀范围也不会发生较大改变,在大视野范围的领域内得到广泛的应用;适合高反光、不平整表面缺陷检测,以及对光源均匀度要求比较高的场景。

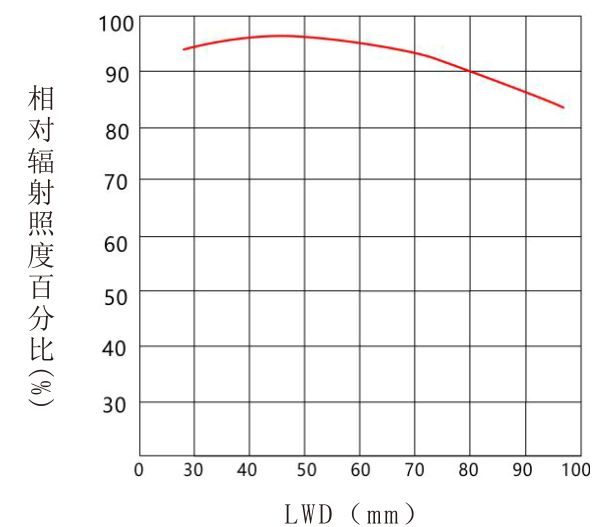

相对辐射照度图表:

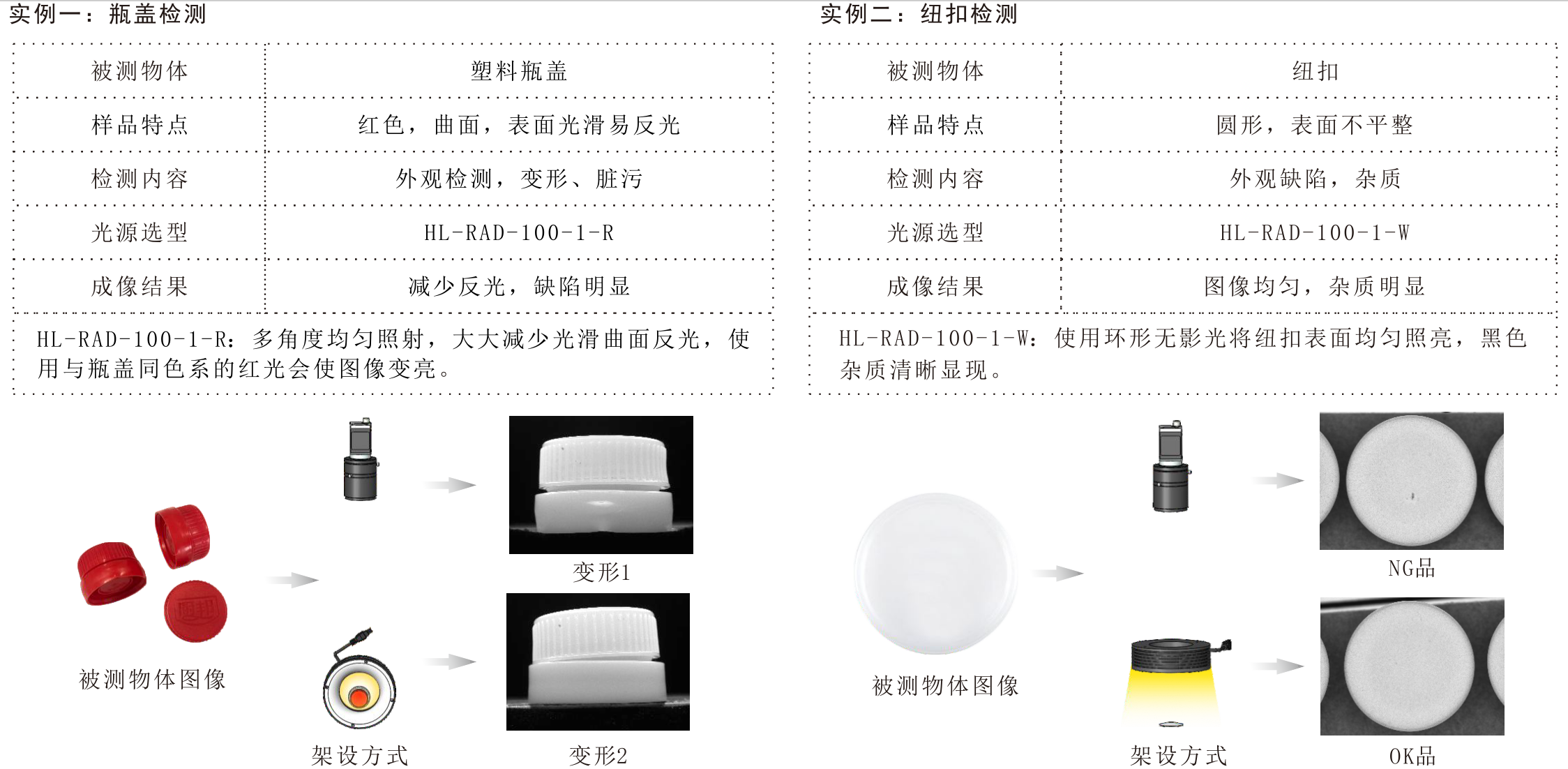

成像实例







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-RAD-85-124 V/3.0 W24 V/4.8 W24 V/4.8 W225  g

HL-RAD-85.PDF

2HL-RAD-100-124 V/6.0 W24 V/8.4 W24 V/8.4 W270  g

HL-RAD-100.PDF

3HL-RAD-130-124 V/8.0 W24 V/10.0 W24 V/10.0 W320  g

HL-RAD-130.PDF

4HL-RAD-160-124 V/9.6 W24 V/12.48 W24 V/12.48 W452  g

HL-RAD-160.PDF

5HL-RAD-200-124 V/16.8 W24 V/24.0 W24 V/24.0 W600  g

HL-RAD-200.PDF

6HL-RAD-230-124 V/20.0 W24 V/28.0 W24 V/28.0 W691  g

HL-RAD-230.PDF

7HL-RAD-250-124 V/24.0 W24 V/30.0 W24 V/30.0 W752  g

HL-RAD-250.PDF



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
