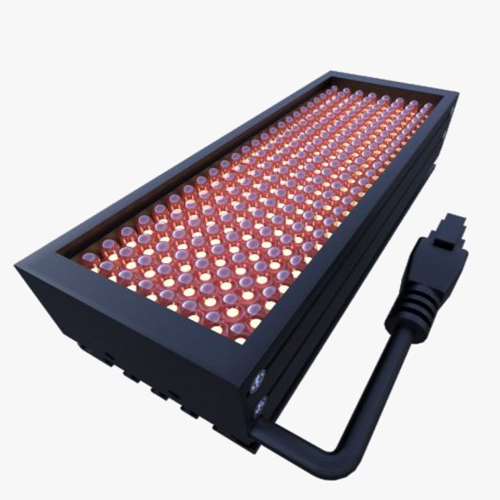

大条形直射光源介绍



         L E D灯珠排布成长条形,多用于单边或多边以一定角度照射物体。可根据实际情况多条自由组合,照射角度与安装距离可灵活调节,适用于较大结构被测物。




产品特点


    ◆ 八排小角度LED阵列,亮度高

    ◆  照射角度调节灵活,使用方便

    ◆ 可根据客户要求多样化定制

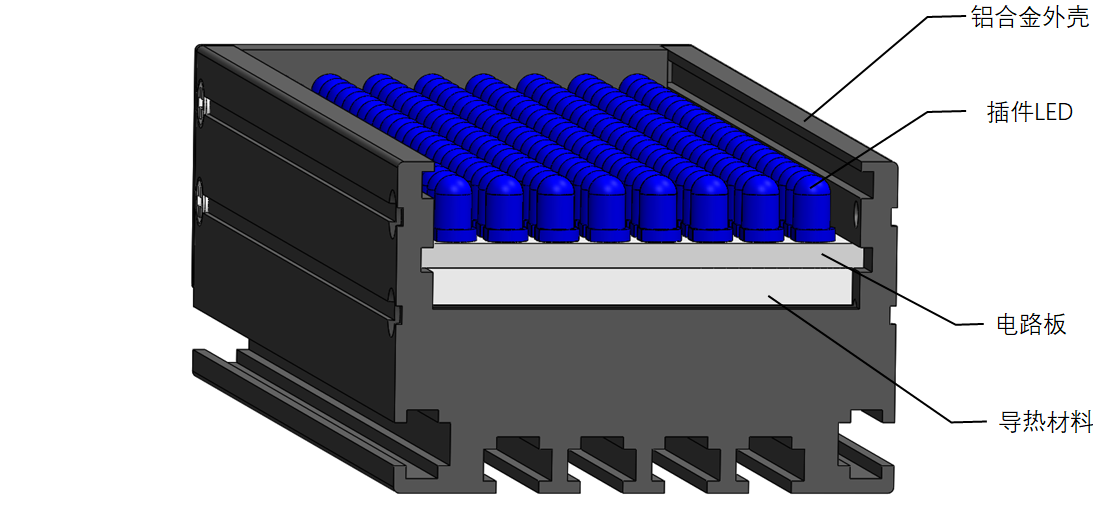

剖面结构图:





    条形直射照明系列,采用直插式L E D,光线集中, 亮度高;外壳采用铝制品材料,表面加工采用特殊 结构,最大限度扩大散热面积;P C B基板与外壳之间 贴紧散热材料,能快速有效地吸收L E D产生的热量, 保证光源的使用寿命;两种安装方式可选,背光滑 槽安装和两端螺丝孔安装。





应用领域


    ◆ 长条形物体的外观检测

    ◆ 连接器引脚正位度检测

    ◆ 各种字符、二维码识别

    ◆ Mark点定位检测

    ◆ 大面积物体检测等

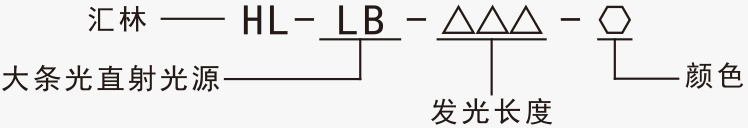

产品命名规则




可定制参数


      灯珠排数、外形尺寸、安装孔位、亮度、波长、色温。

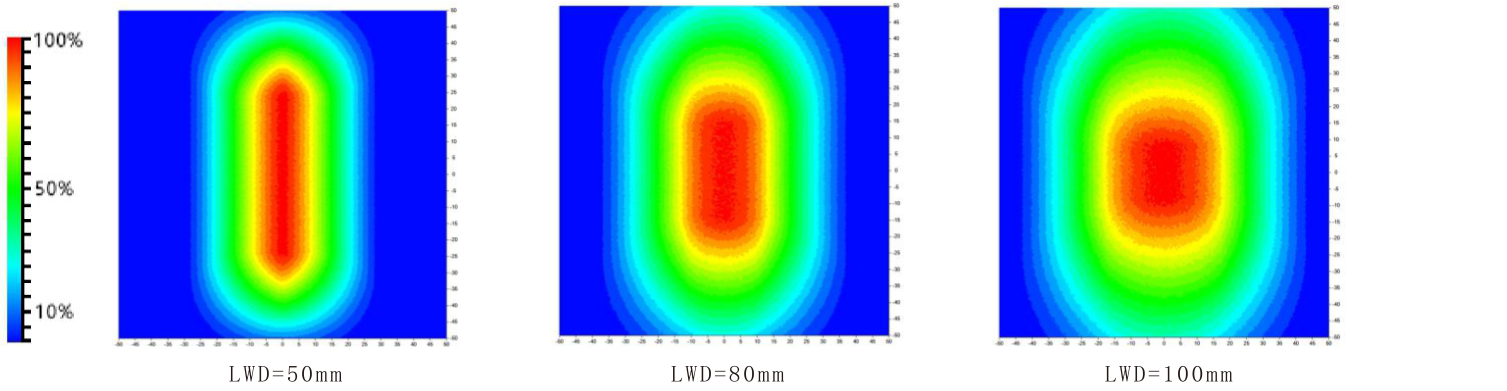

相对辐射照度平面分布图

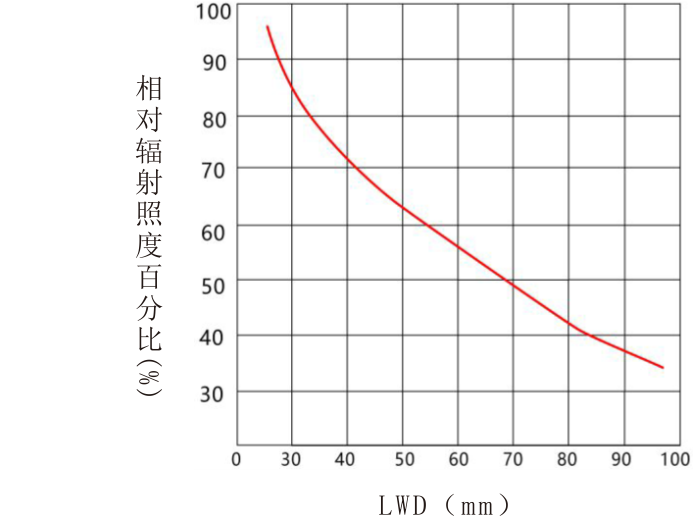

    相对辐射照度图表

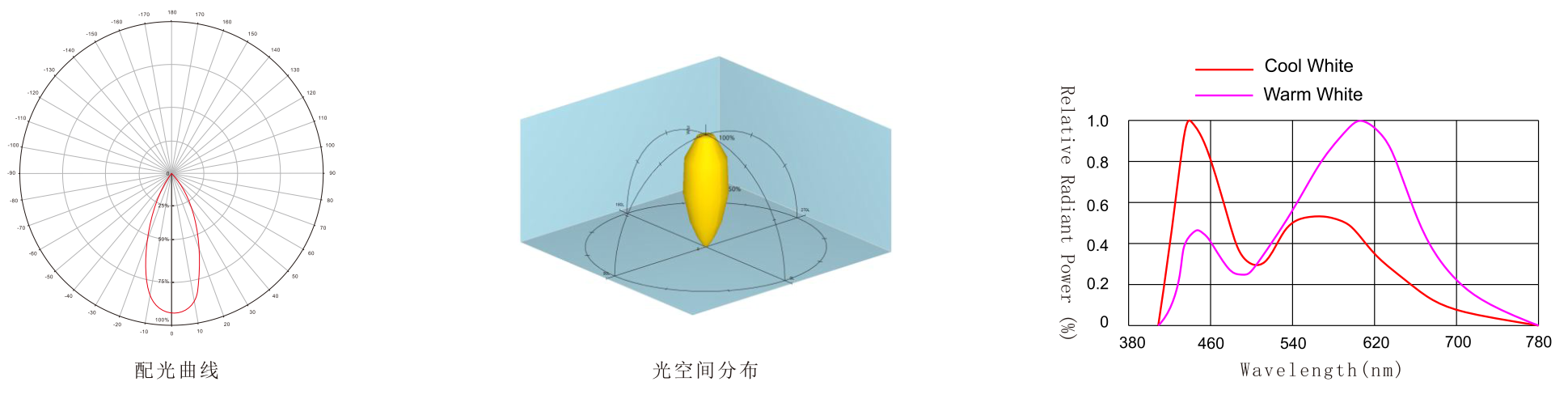

光源配光曲线示意图

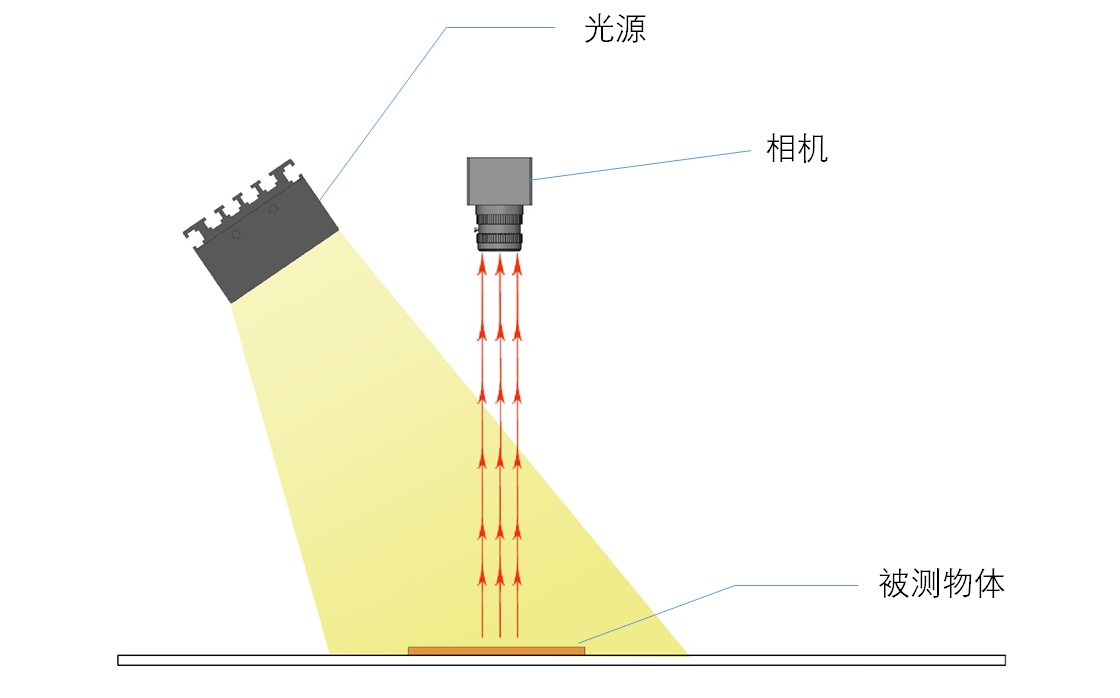

应用说明:



    条形光源是较大方形结构被测物的首选光源;颜色可

根据需求搭配,自由组合;照射角度与安装距离随意可调

。通过调节光线的角度和方向,可以检测到被测物体表面

材质、颜色、纹理与形态等信息差异。对于光滑的反光物

体,使用散射光照射,光斑均匀柔和,避免直射照明导

致图像出现灯影情况。条形组合光在选择时,一定要考虑

光源的安装高度,再根据被测特征点的长度宽度选择相对

应的条形光进行组合。

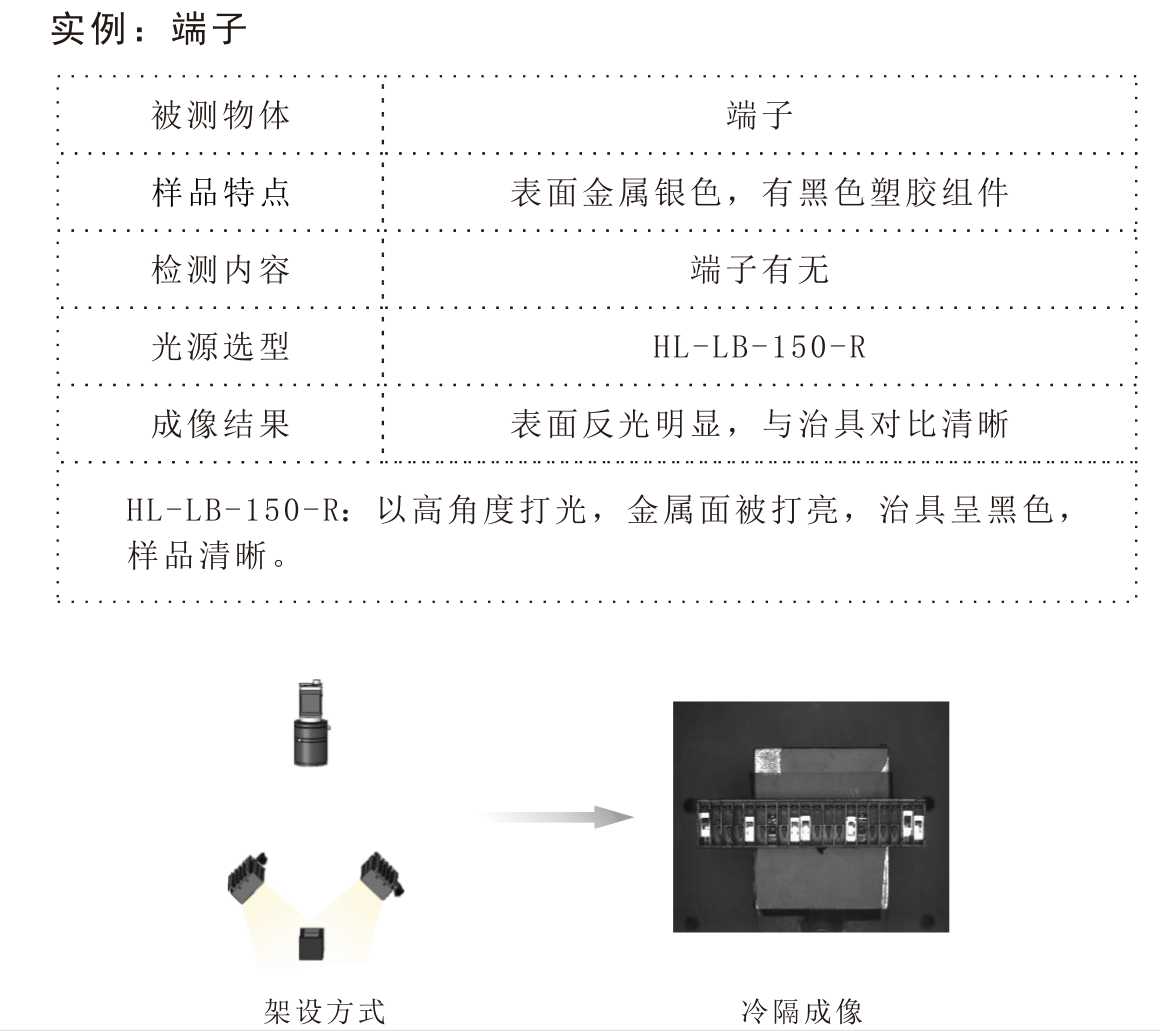

   成像实例:









产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-LB-2524 V/0.72 W24 V/2.16 W——57g

HL-LB-25.PDF

2HL-LB-34——24 V/2.88 W24 V/1.44 W78g

HL-LB-34.PDF

3HL-LB-42——24 V/3.6 W——96g

HL-LB-42.PDF

4HL-LB-5024 V/2.88 W24 V/4.32 W24 V/2.16 W115g

HL-LB-50.PDF

5HL-LB-59——24 V/5.04 W——135g

HL-LB-59.PDF

6HL-LB-67——24 V/5.76 W24 V/2.88 W154g

HL-LB-67.PDF

7HL-LB-7524 V/4.32 W24 V/6.48 W——172g

HL-LB-75.PDF

8HL-LB-84——24 V/7.2 W24 V/3.6 W193g

HL-LB-84.PDF

9HL-LB-92——24 V/7.92 W——211g

HL-LB-92.PDF

10HL-LB-10024 V/5.76 W24 V/8.64 W24 V/4.32 W230g

HL-LB-100.PDF

11HL-LB-109——24 V/8.74 W——250g

HL-LB-109.PDF

12HL-LB-117——24 V/9.4 W24 V/5.04 W269g

HL-LB-117.PDF

13HL-LB-12524 V/7.2 W24 V/10 W——287g

HL-LB-125.PDF

14HL-LB-134——24 V/10.75 W24 V/5.76 W308g

HL-LB-134.PDF

15HL-LB-142——24 V/11.42 W——326g

HL-LB-142.PDF

16HL-LB-15024 V/8 W24 V/12 W24 V/6.48 W345g

HL-LB-150.PDF

17HL-LB-159——24 V/12.77 W——365g

HL-LB-159.PDF

18HL-LB-167——24 V/13.44 W24 V/7.2 W384g

HL-LB-167.PDF

19HL-LB-17524 V/9.4 W24 V/14.11 W——402g

HL-LB-175.PDF

20HL-LB-184——24 V/14.78 W24 V/7.92 W423g

HL-LB-184.PDF

21HL-LB-192——24 V/15.45 W——441g

HL-LB-192.PDF

22HL-LB-20024 V/10.75 W24 V/16.13 W24 V/8.64 W460g

HL-LB-200.PDF

23HL-LB-209——24 V/16.5 W——480g

HL-LB-209.PDF

24HL-LB-217——24 V/16.7 W24 V/9.36 W499g

HL-LB-217.PDF

25HL-LB-22524 V/12.1 W24 V/16.9 W——517g

HL-LB-225.PDF

26HL-LB-234——24 V/17.47 W24 V/10.08 W538g

HL-LB-234.PDF

27HL-LB-242——24 V/18.09 W——556g

HL-LB-242.PDF

28HL-LB-25024 V/13.44 W24 V/18.72 W24 V/10.8 W575

HL-LB-250.PDF

29HL-LB-259——24 V/19.34 W——595g

HL-LB-259.PDF

30HL-LB-267——24 V/19.97 W24 V/11.52 W614g

HL-LB-267.PDF

31HL-LB-27524 V/14.78 W24 V/20.6 W——632g

HL-LB-275.PDF

32HL-LB-284——24 V/21.21 W24 V/12.24 W653g

HL-LB-284.PDF

33HL-LB-292——24 V/21.84 W——671g

HL-LB-292.PDF

34HL-LB-30024 V/16.13 W24 V/22.46 W24 V/12.96 W690g

HL-LB-300.PDF

35HL-LB-35024 V/18.8 W24 V/26.2 W24 V/15.12 W805g

HL-LB-350.PDF

36HL-LB-40024 V/21.5 W24 V/29.9 W24 V/17.28 W920g

HL-LB-400.PDF

37HL-LB-50024 V/26.88 W24 V/34.56 W24 V/21.6 W1150g

HL-LB-500.PDF

38HL-LB-60024 V/32.26 W24 V/41.72 W24 V/25.92 W1380g

HL-LB-600.PDF

39HL-LB-70024 V/34.9 W24 V/48.4 W24 V/30.24 W1610g

HL-LB-700.PDF

40HL-LB-80024 V/39.9 W24 V/55.3 W24 V/34.56 W1840g

HL-LB-800.PDF

41HL-LB-90024 V/41.47 W24 V/57 W24 V/38.88 W2070g

HL-LB-900.PDF

42HL-LB-100024 V/46.08 W24 V/63.36 W24 V/43.2 W2300g

HL-LB-1000.PDF



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
