平行同轴光源介绍



        采用特殊光学透镜组合设计,使光源实现平行光照射。可抑制光的衍射,实现高精度成像。检测产品表面时,可以清晰突出平整表面的凹凸缺陷。适合于金属、玻璃、胶片、晶片等平整表面的划伤检测




产品特点


    ◆ 大功率LED,亮度高

    ◆ 特殊光路设计,光线均匀,平行性好

    ◆ 高效散热,寿命长久

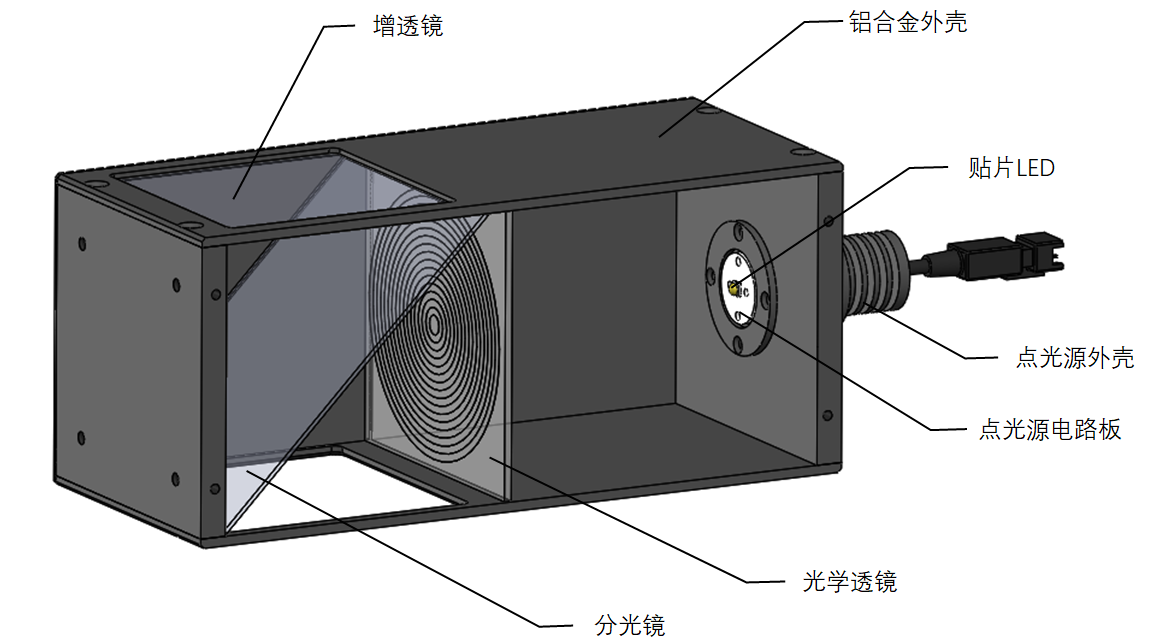

剖面结构图:



       平行同轴光源使用大功率高亮LED发出的散射光经特殊透镜模组、光学玻璃后,形成平行光















应用领域


    ◆ 字符、二维码识别

    ◆ Mark点定位检测

    ◆ 光泽表面及镜面的损伤

    ◆ 刻印及凹陷检测等

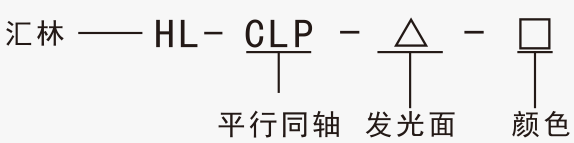

产品命名规则




可定制参数


      发光尺寸、外形尺寸、安装孔位、亮度、波长、色温。

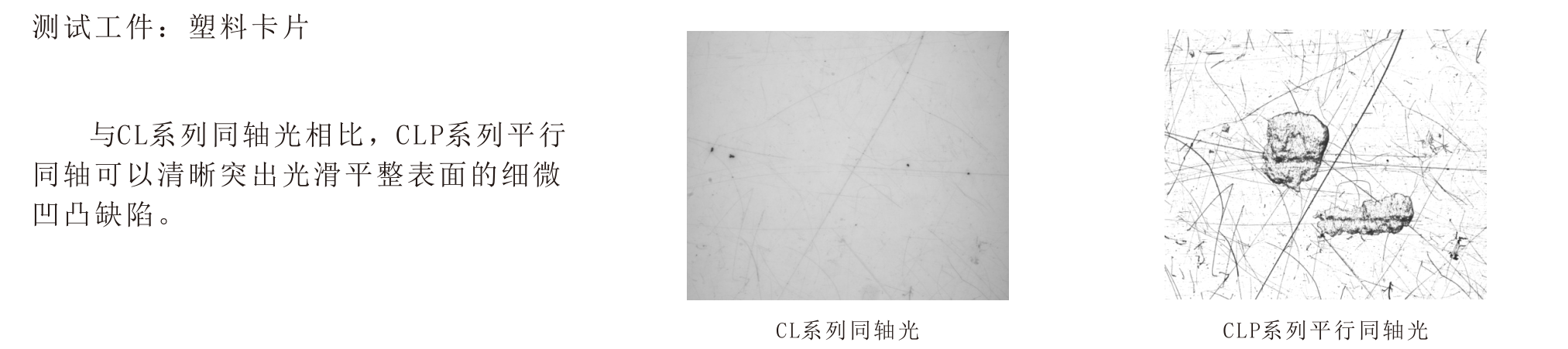

CLP系列平行同轴光与CL系列同轴光成像对比

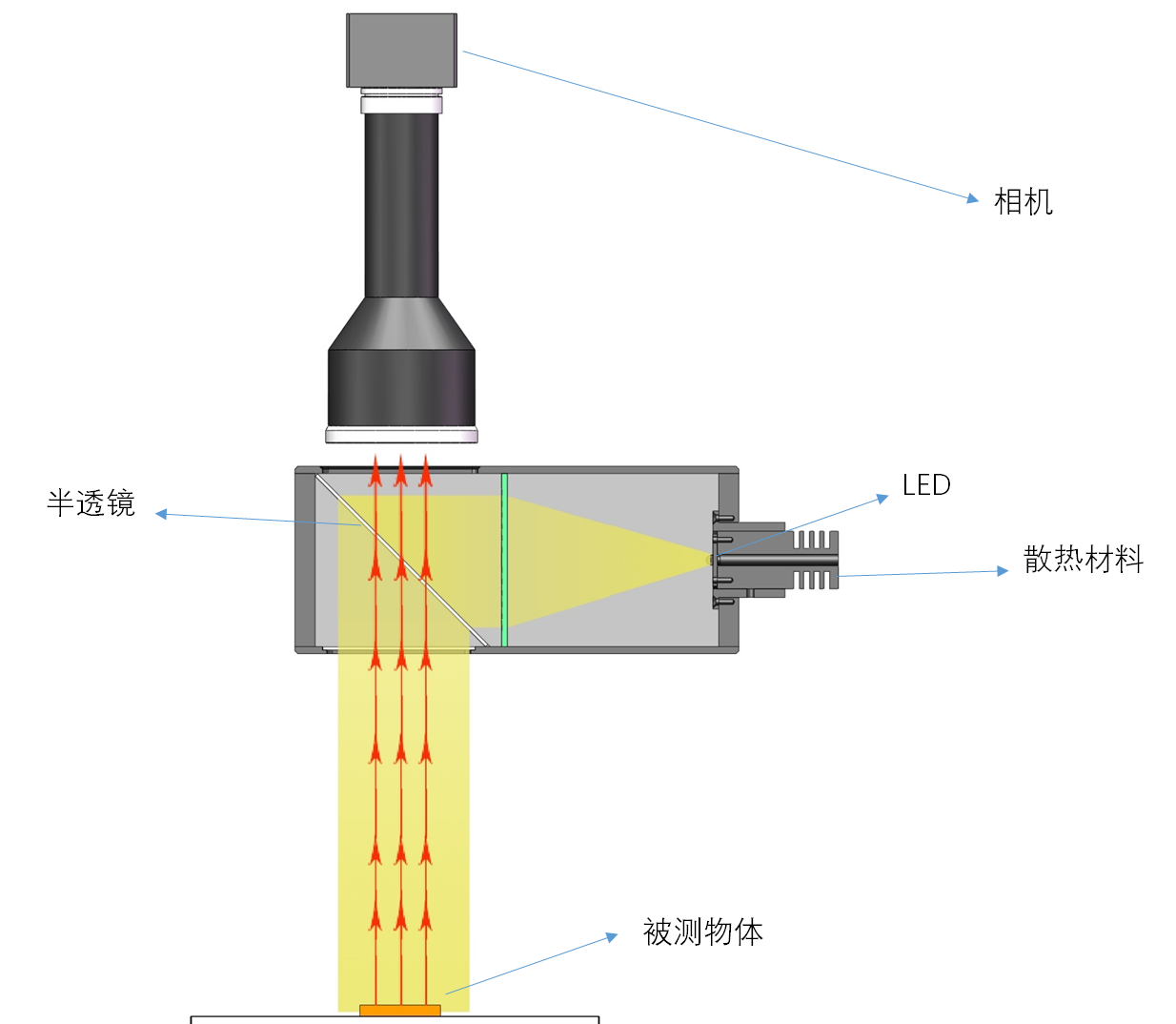

应用说明



出平整表面的凹凸陷。配合远心镜头使用,成像效果更佳。使用步骤如下,设置检测对象并确定成像范围;设置本产品并确定与镜头、相机之间的距离;将本产品的光轴对准成像范围的中心;进行调光

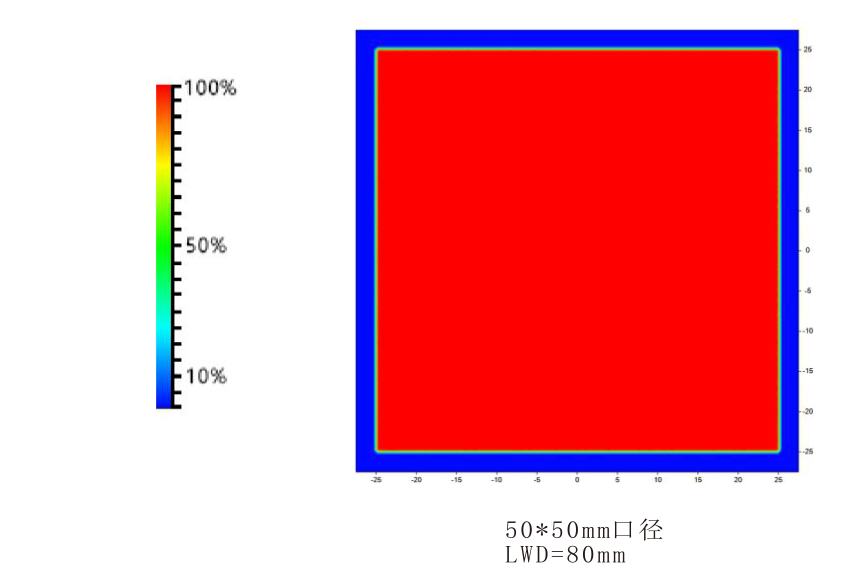

             相对辐射照度平面分布图

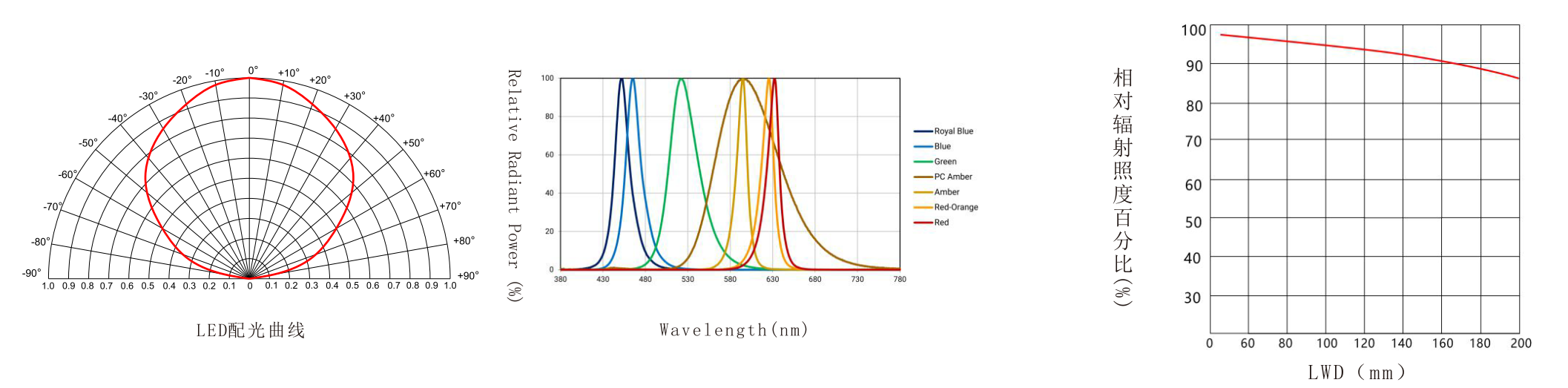

光源配光曲线示意图:                                                                                      相对辐射照度图表:

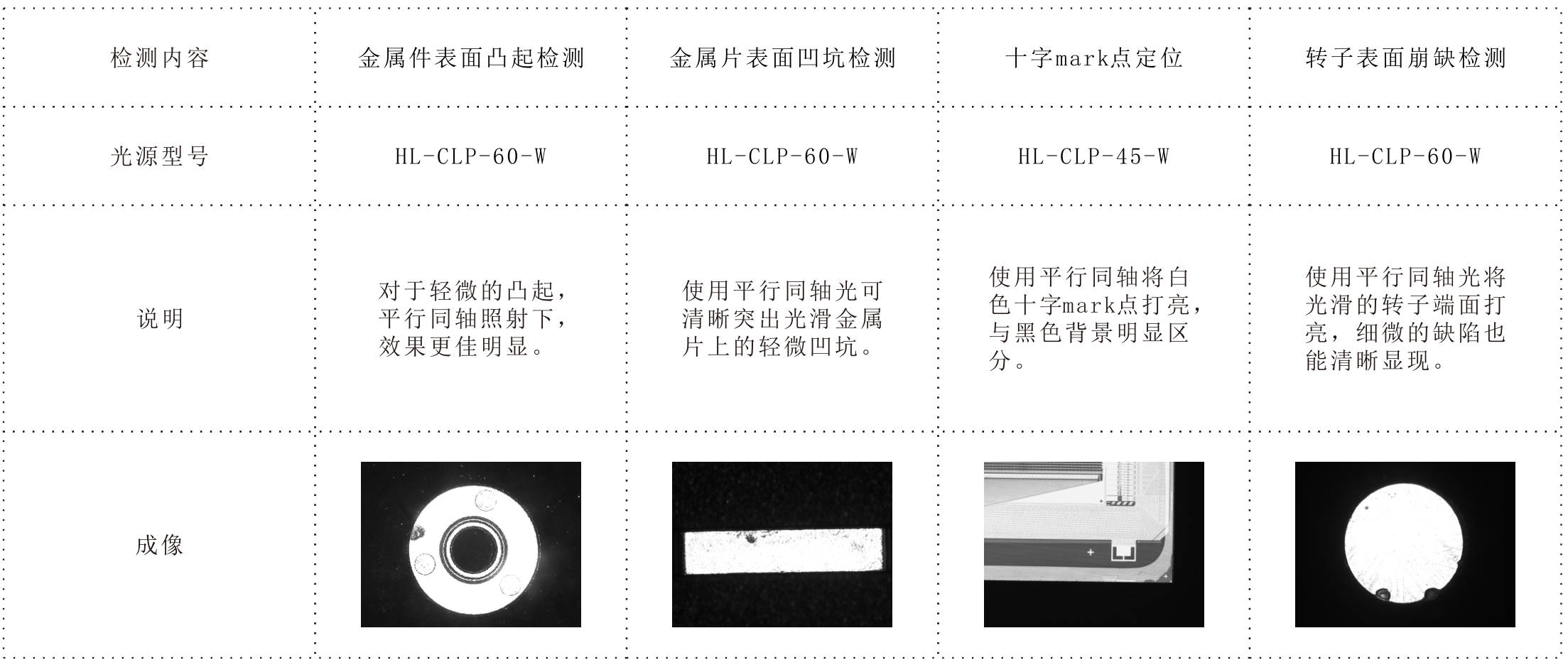

成像实例:







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-CLP-355 V/3 W5 V/3 W5 V/3 W287 g

HL-CLP-35.PDF

2HL-CLP-455 V/3 W5 V/3 W5 V/3 W391 g

——

3HL-CLP-605 V/3 W5 V/3 W5 V/3 W562 gHL-CLP-60.PDF
4HL-CLP-755 V/3 W5 V/3 W5 V/3 W733 g

HL-CLP-75.PDF



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
