隧道线形光源介绍



        隧道线形光源由大角度LED发光经曲面反射涂层的漫反射后,多角度均匀的照射在被测物体表面,实现长距离均匀发光的特点,上方开孔或开槽以配合面阵相机或线阵相机使用。图像整体效果较柔和,适合表面有起伏的物体、曲面物体检测





产品特点


    ◆ 多角度无影照明,亮度均匀

    ◆ 结构牢固可靠,性能稳定

    ◆ 外形灵活多变,支持多样化定制

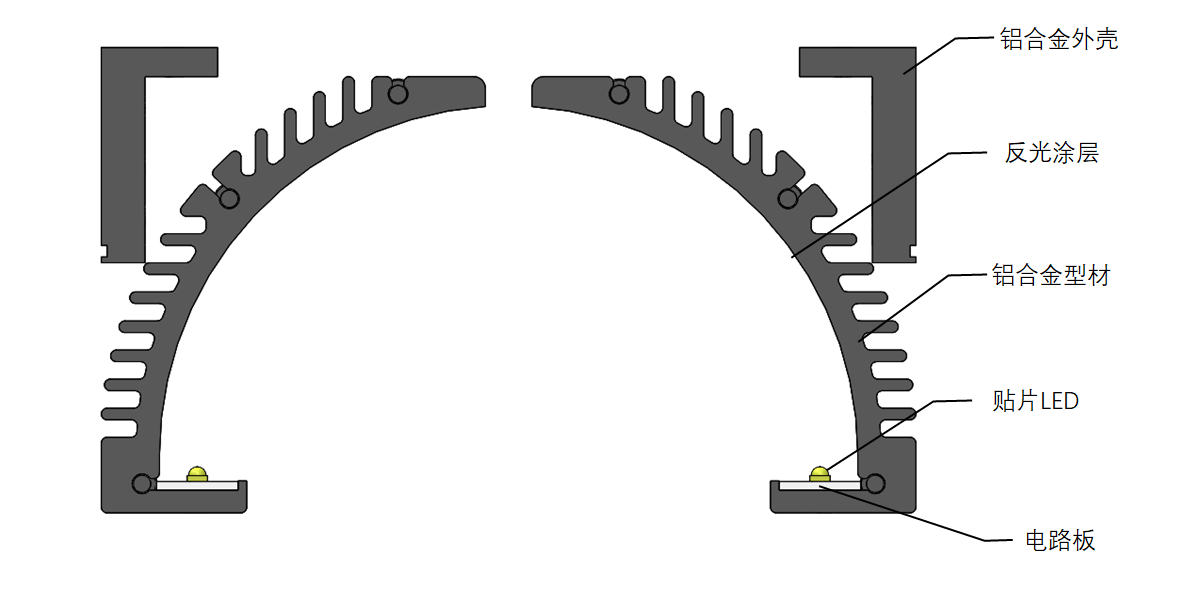

剖面结构图:





         隧道线性光源系列,外形呈隧道状,采用大功率贴片LED,置于光源的内部铝基板上;光源内壁采用高反光漫反射材料使光线从不同角度,均匀的照射在被测物体表面;上方开孔形状可定制;由于功率比较大,采用独特的散热结构,有效的保证光源寿命







应用领域


    ◆ PCB铜箔检测

    ◆ 布匹、皮革缺陷检测

    ◆ 印刷品质量检测等

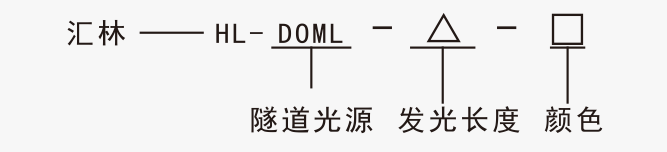

产品命名规则




可定制参数


     外形尺寸、开孔尺寸、散热方式、安装方式、亮度、波长。

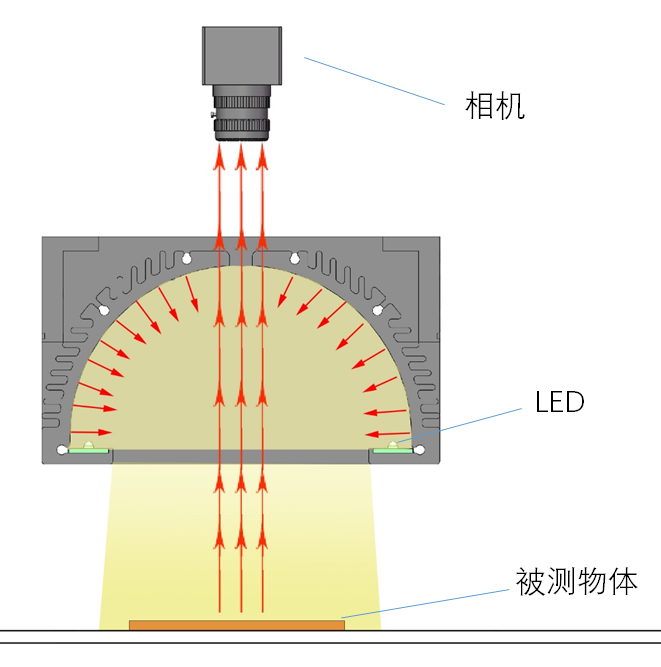

应用说明




     隧道状结构,长边两侧使用弧面、短边两侧使用平面,结合发光涂料,使光线在光源内经过多次反射以达到出光均匀的目的,多用于线阵相机拍摄PCB板焊盘、塑料布印刷检测、口罩脏污检测等面积较大,均匀性要求较高的场合

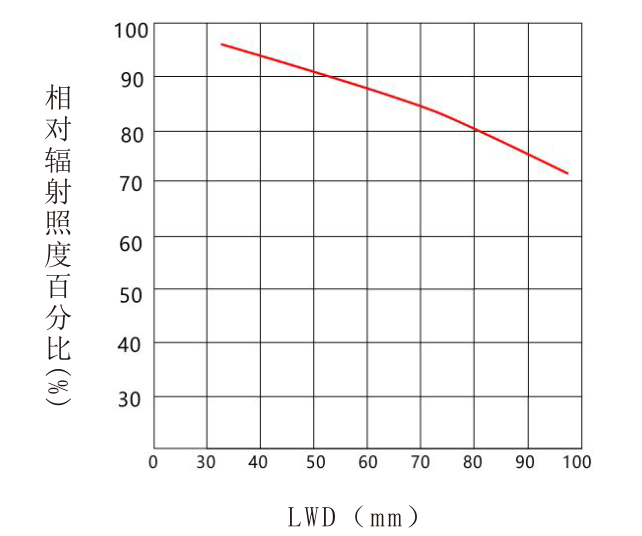

 相对辐射照度图表

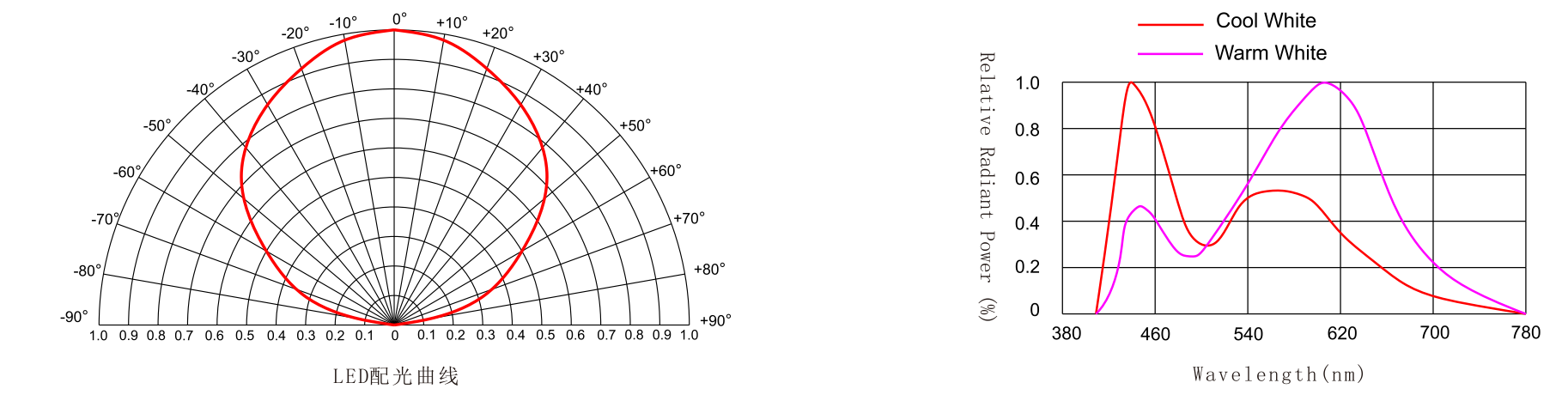

光源配光曲线示意图:

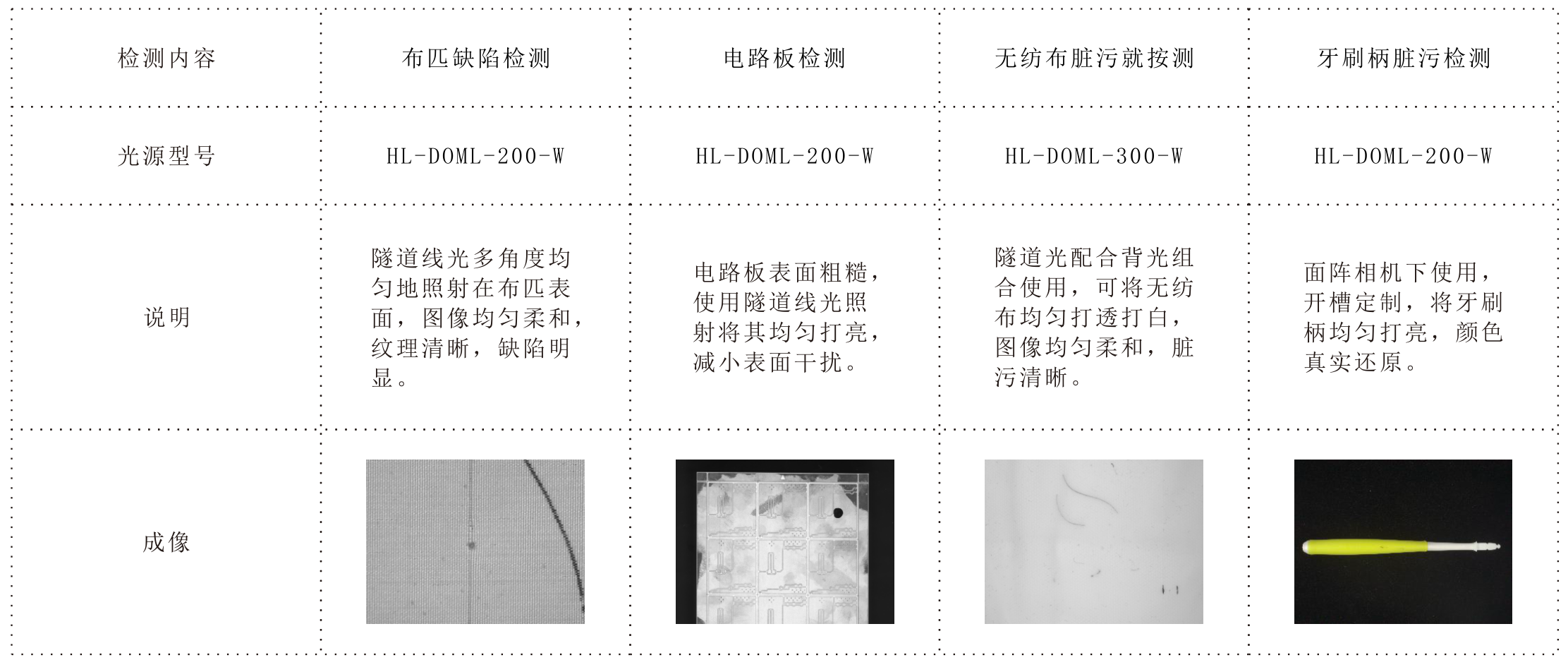

成像实例:







产品系列选型表



序号光源型号电压/功率 电压/功率 重量下载
1HL-DOML-20024 V/38.4 W24 V/38.4 W1897 g

HL-DOML-200.pdf

2HL-DOML-30024 V/57.6 W24 V/57.6 W2662 g

HL-DOML-300.pdf

3HL-DOML-40024 V/76.8 W24 V/76.8 W3297 g

HL-DOML-400.pdf

4HL-DOML-50024 V/96.0 W24 V/96.0 W3933 g

——

5HL-DOML-60024 V/115.2 W24 V/115.2 W4568 gHL-DOML-600.pdf
6HL-DOML-70024 V/134.4 W24 V/134.4 W5203 g——



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
