  • NEW 多角度隧道光

    • 所属分类：新品发布
    产品说明：
    全国咨询热线：

    0512-36835998

    立即采购
  • 详细介绍


多角度隧道光源介绍：



        隧道线形光源由大角度L E D发光经曲面反射涂层的漫反射后，多角度均匀的照射在被测物体表面，实现长距离均匀发光的特点，上方开孔或开槽以 配合面阵相机或线阵相机使用。图像整体效果较柔和，适合表面有起伏的物体、曲面物体检测。




产品特点：


    ◆ 多角度无影照明，亮度均匀

    ◆ 结构牢固可靠，性能稳定

    ◆ 外形灵活多变，支持多样化定制

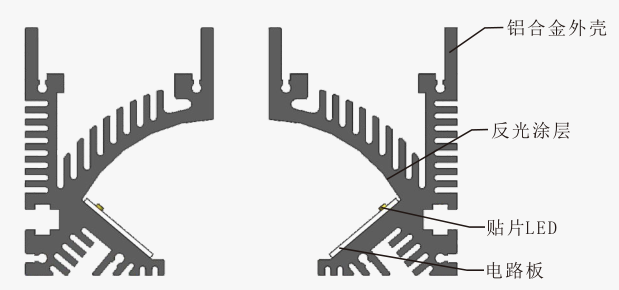

剖面结构图：



       在常规隧道光的基础上，将光线反射范围缩短，更易于样品上表面照射均匀；使得灯珠更接近反光面，光源整体亮度更高。






应用领域：


    ◆ PCB铜箔检测

    ◆ 布匹、皮革缺陷检测

    ◆ 印刷品质量检测等


产品命名规则：




可定制参数：


     外形尺寸、开孔尺寸、散热方式、安装方式、亮度、波长。




应用说明：

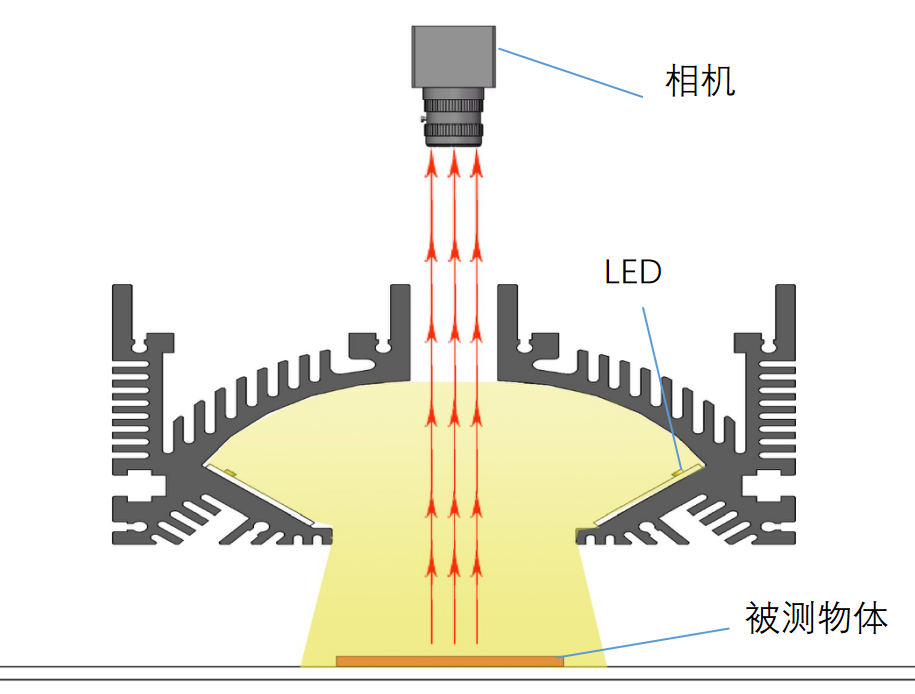

      隧道状结构，长边两侧使用弧面、短边两侧使用 平面，结合反光涂料，使光线在光源内经过多次反射 以达到出光均匀的目的，多用于线阵相机拍摄PCB板 焊盘、塑料布印刷检测、口罩脏污检测等面积较大， 均匀性要求较高的场合。

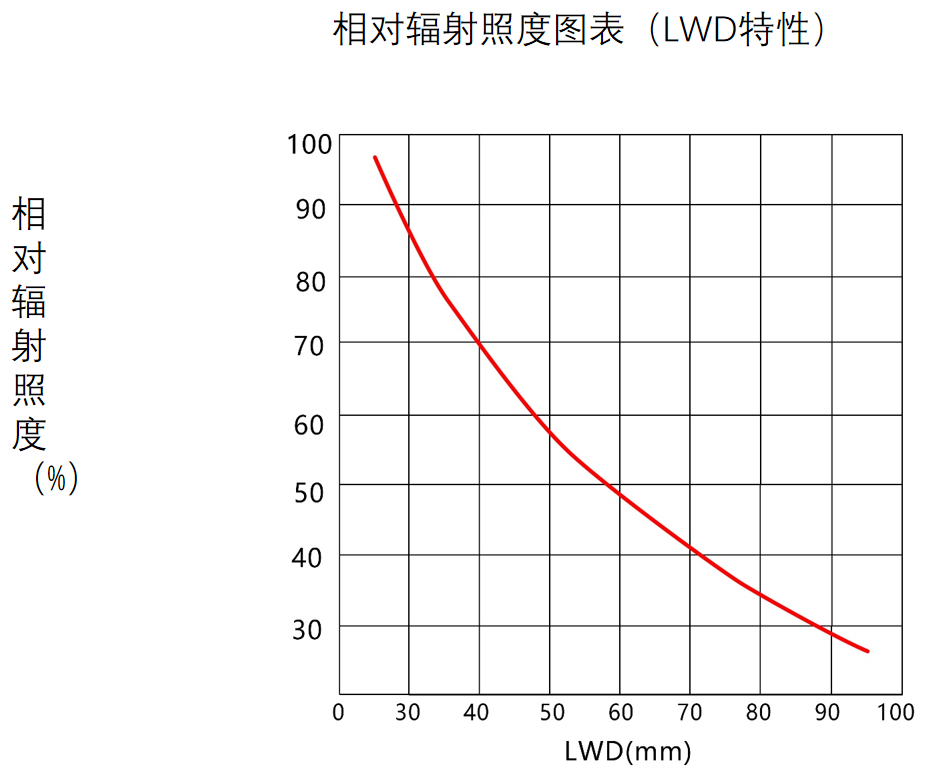

相对辐射照度图表：

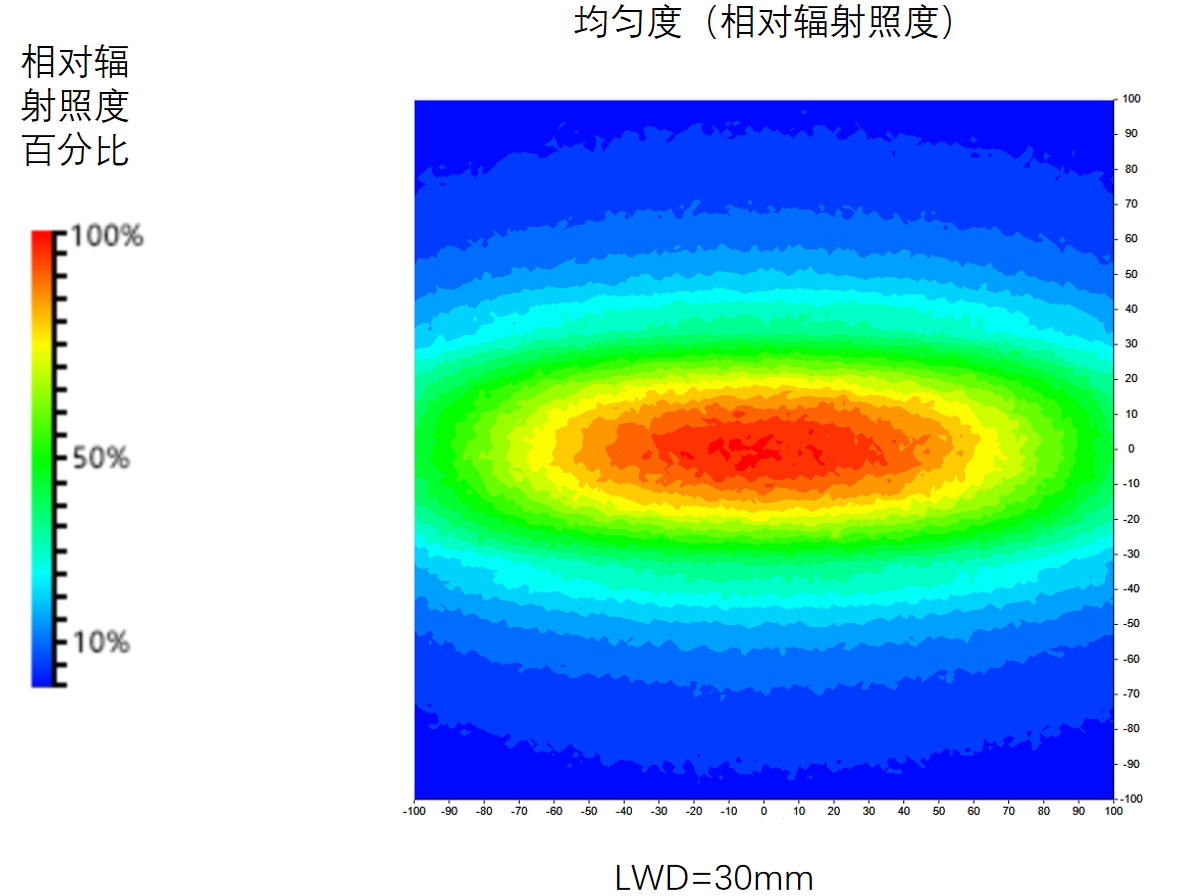

 相对辐射照度平面分布图：

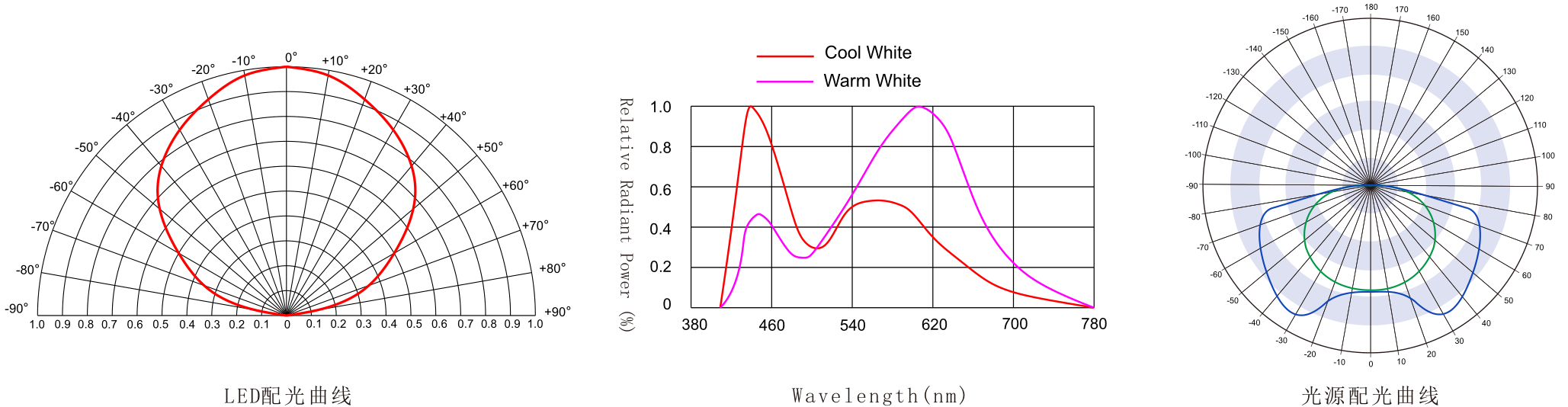

光源配光曲线示意图：

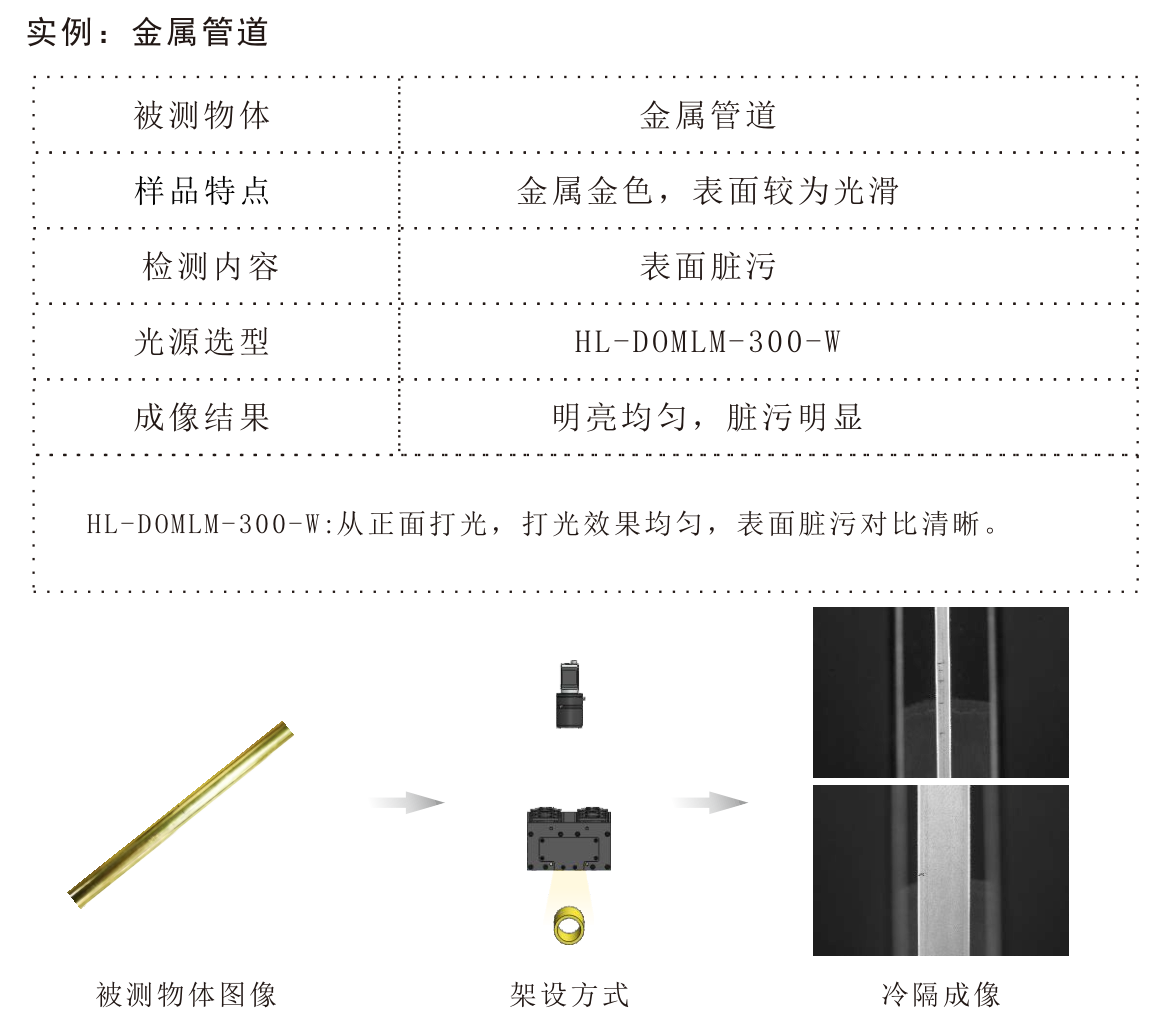

成像实例：





产品系列选型表



序号光源型号电压/功率 ●电压/功率 ●●◎电压/功率 ●重量下载
1HL-DOMLM-40048 V/268.8 W48 V/268.8 W——4500 g


2HL-DOMLM-150048 V/268.8 W48 V/268.8 W——


3







注：● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
