结构光源 HL-PTS-03-W 介绍：



 以平行光穿透栅格，配合C口镜头，在样品上形成清晰的图案投影，可根据不同场合选配栅格图案。




产品特点：


    ◆ 可根据不同的应用条件选配不同的栅格图案，前端搭配C口镜头且后截距可调节

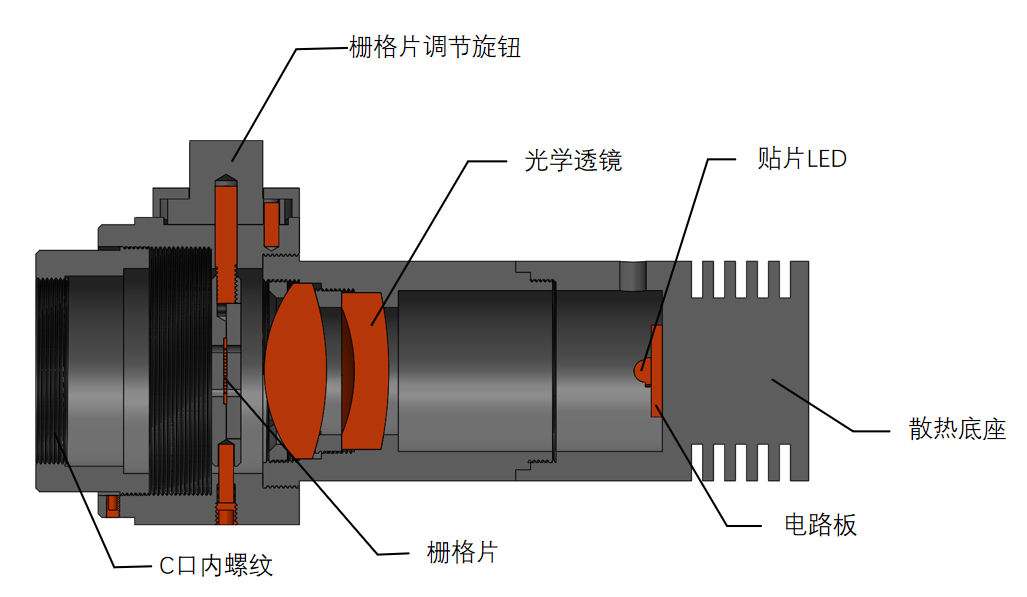

剖面结构图：



   以单颗灯珠发射光线经过透镜，形成平行光穿透栅格片，再由前端C口内螺纹搭配的定焦镜头聚焦，在样品表面形成影像。






应用领域：


    ◆ 常用于样品表面平整度检测、电子元件尺寸检测、复杂结构测量等场合使用

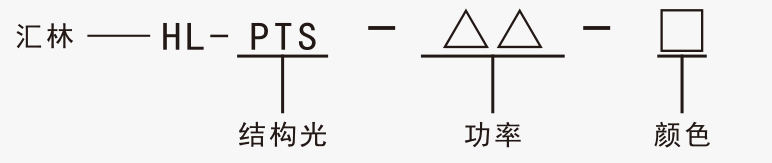

产品命名规则：

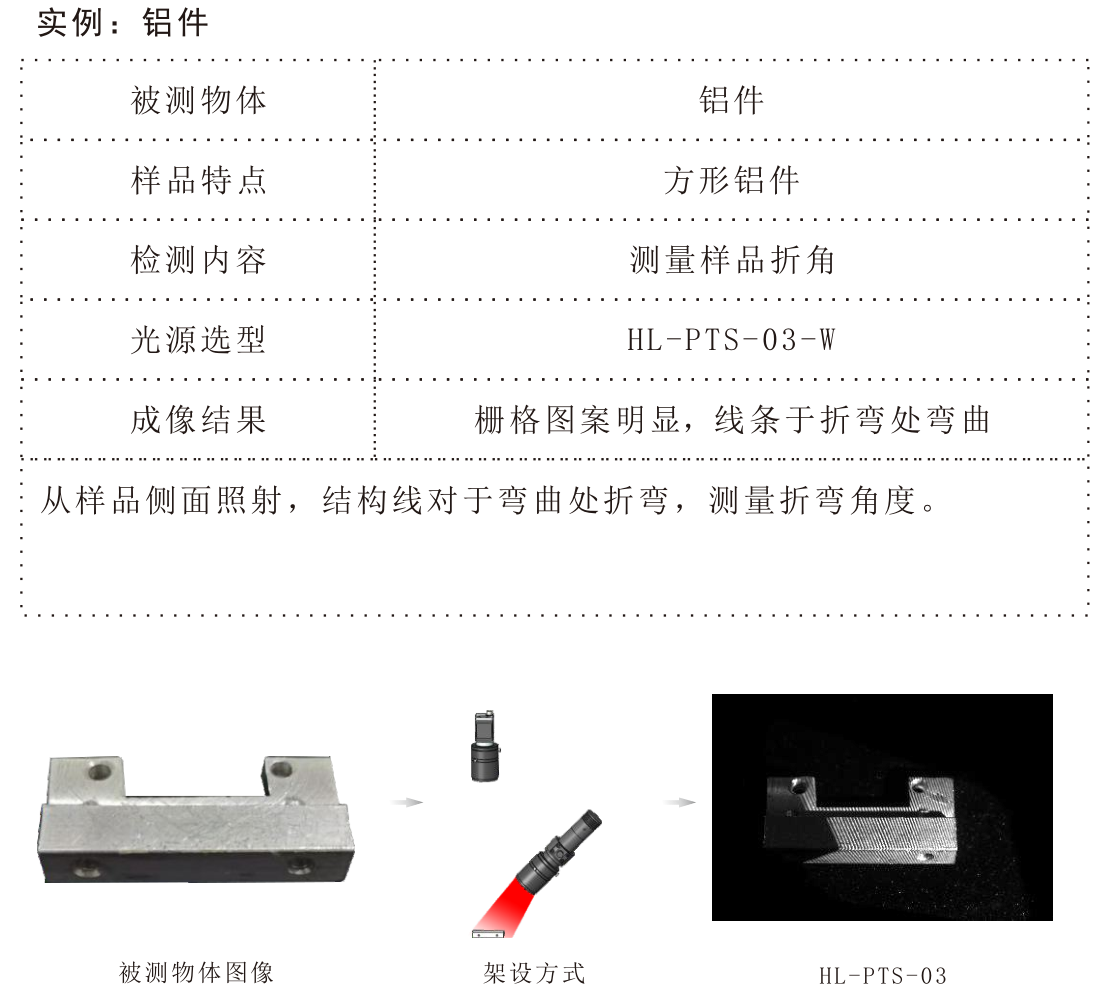

成像实例：

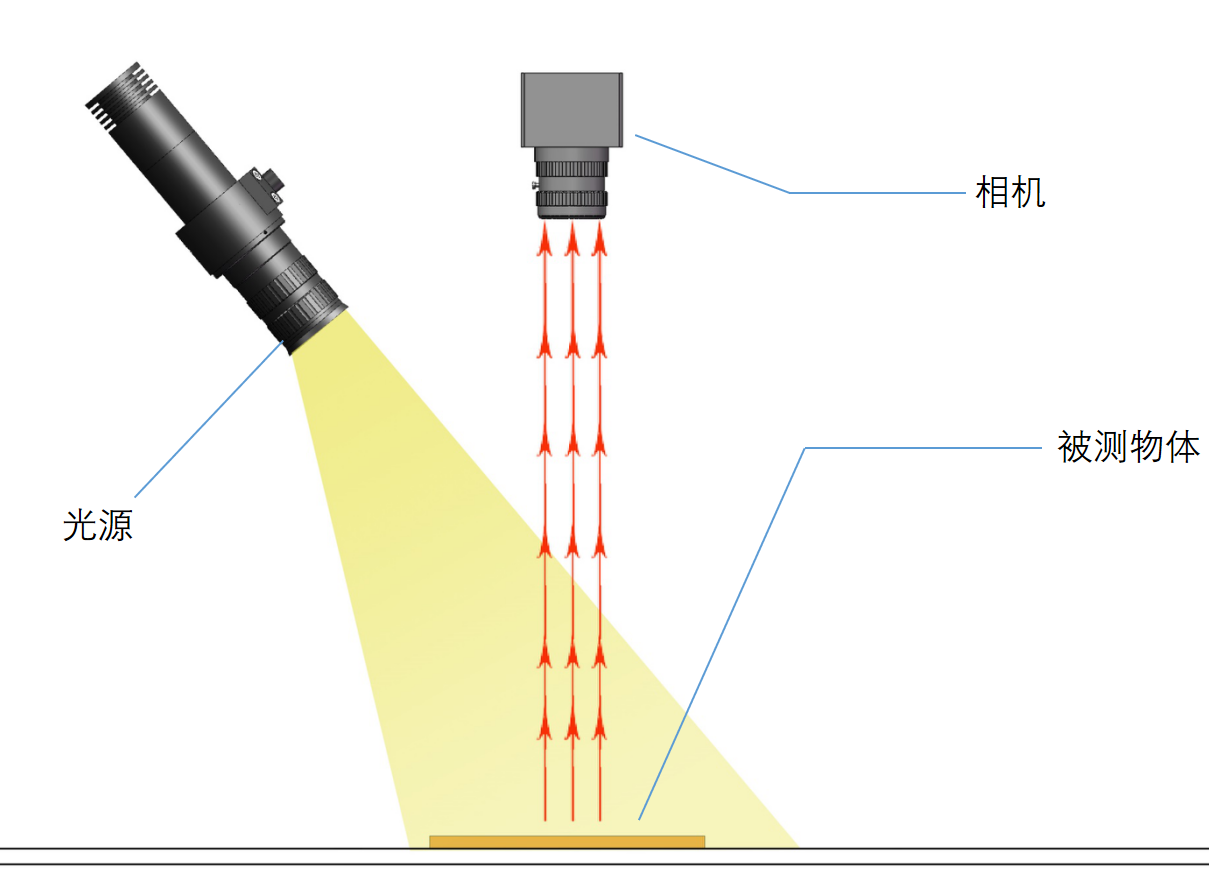

应用说明：




   光源前端搭配C口定焦镜     头，由搭配镜头上的调焦环对 投影图案进行对焦，栅格图案的样式、间距等都可进行选择


栅格片的定制说明：

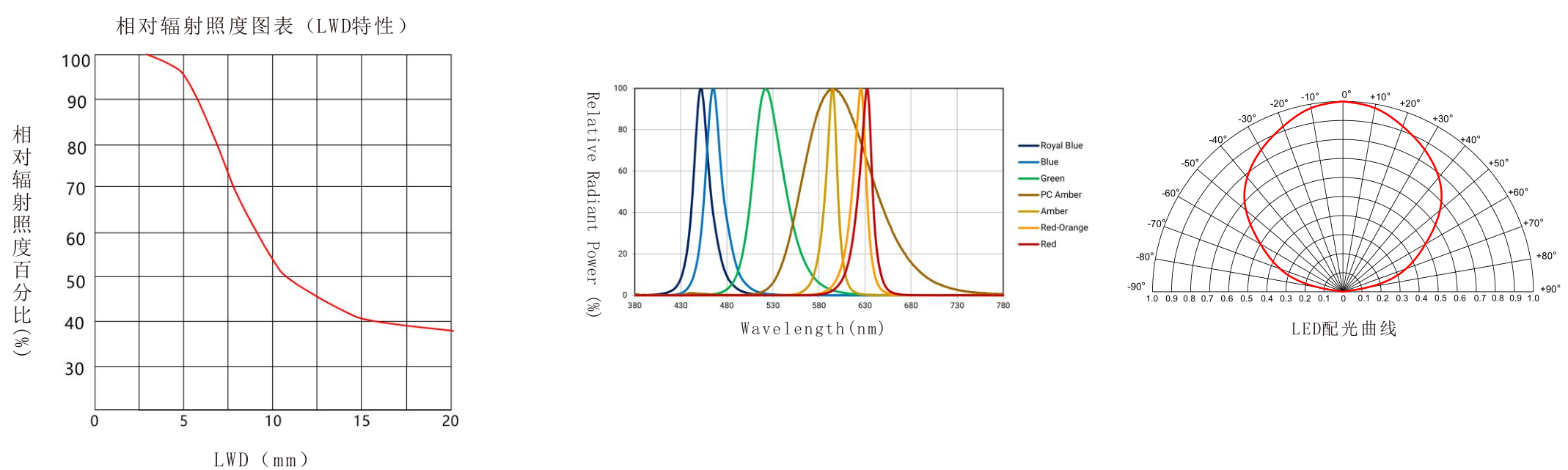

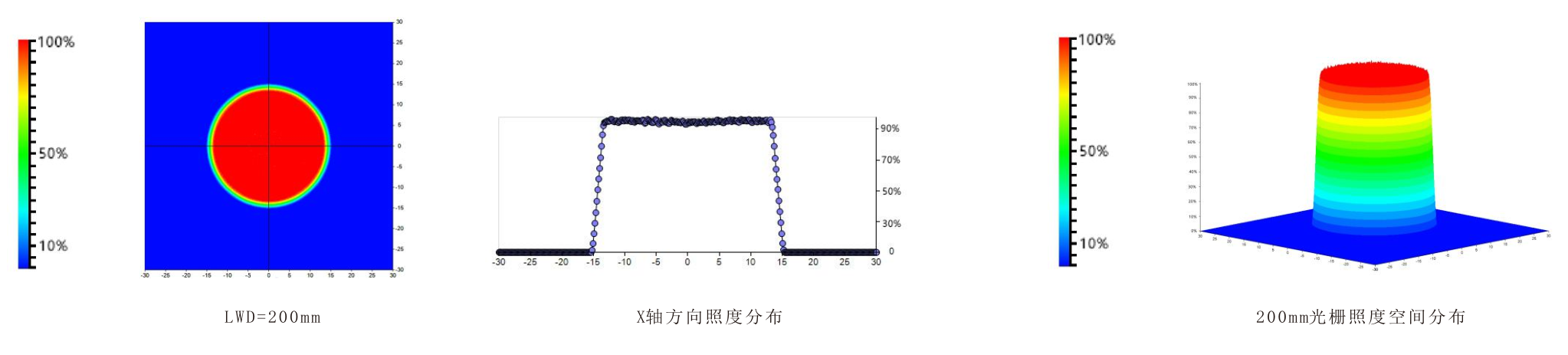

 相对辐射照度平面分布图：




相对辐射照度图表：                                                      光源光谱分布：

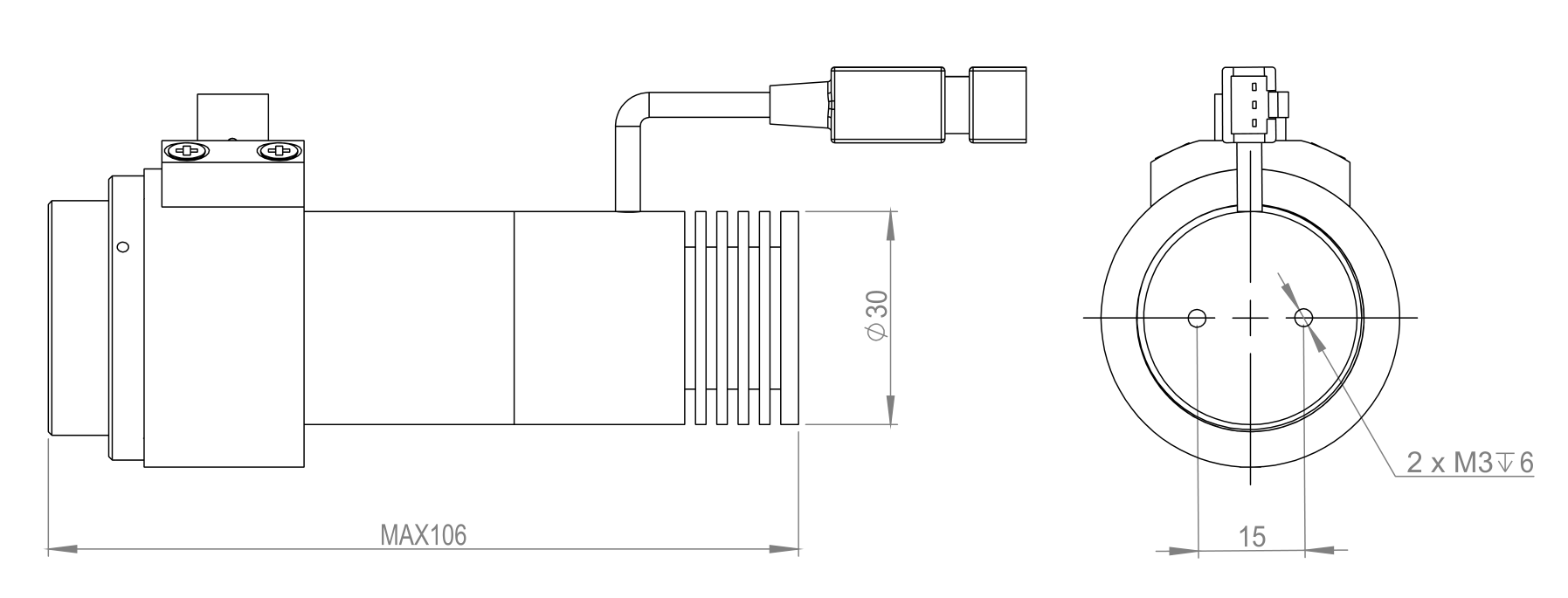

尺寸图：
