小条形线光源介绍



        采用大功率高亮LED,经特殊聚光结构形成一条高亮度、高均匀性的光带。常用于面阵相机检测中,与条光相比,光线更集中,亮度高。





产品特点


    ◆ 光线集中,亮度高

    ◆ 柱状透镜有多种规格可选

    ◆ 支持多样化定制

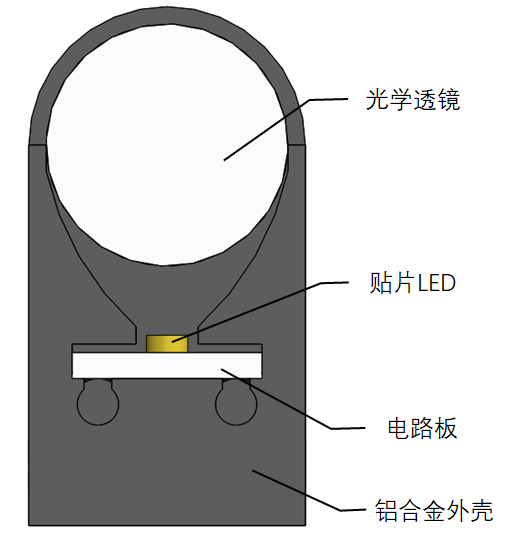

剖面结构图:



       采用大功率贴片LED ,配有线性柱状透镜,经结构优化设计,可同时实现高亮和高均匀性;根据被测物体尺寸,可定做任意长度;可根据工作距离和光斑宽度的要求,调整透镜的规格。






应用领域


    ◆ 各种字符、二维码识别

    ◆ 产品表面缺陷检测

    ◆ 连接器引脚正位度检测

    ◆ Mark点定位检测

    ◆ 大面积物体检测

    ◆ 远距离工作场合等

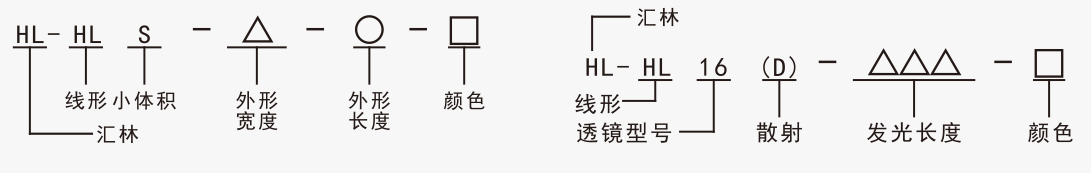

产品命名规则




可定制参数


     发光尺寸、光斑宽度、散热方式、安装方式、亮度、波长。





应用说明

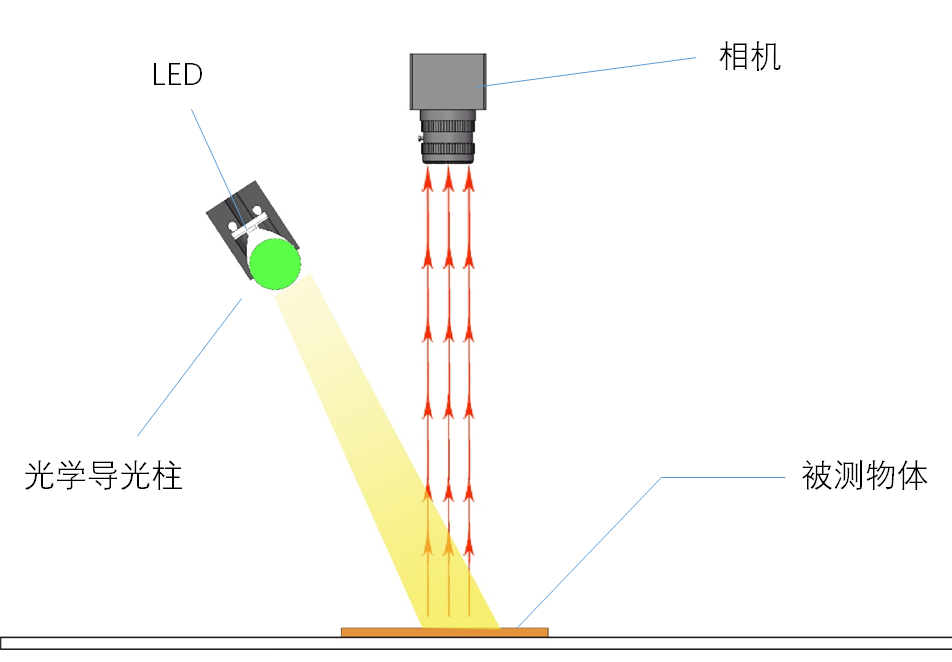

     1622440037121678.png 导光柱为16mm的透明玻璃圆柱,因其体积小巧、光线集中,可贴近样品使用;对于type-C 插口内PINUSB接口内PIN等其他孔内PIN针检测有着相当显著的效果。

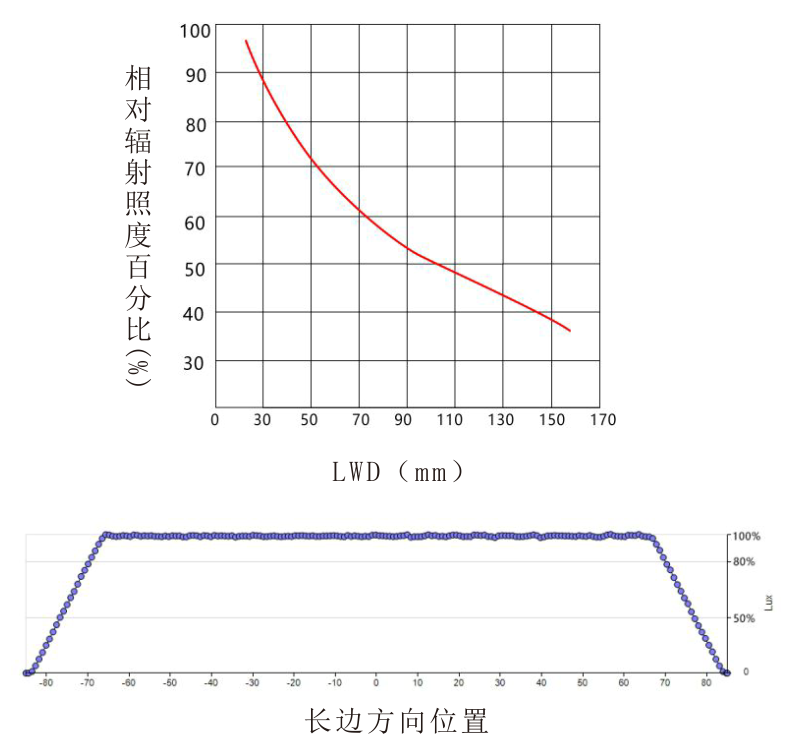

相对辐射照度图表

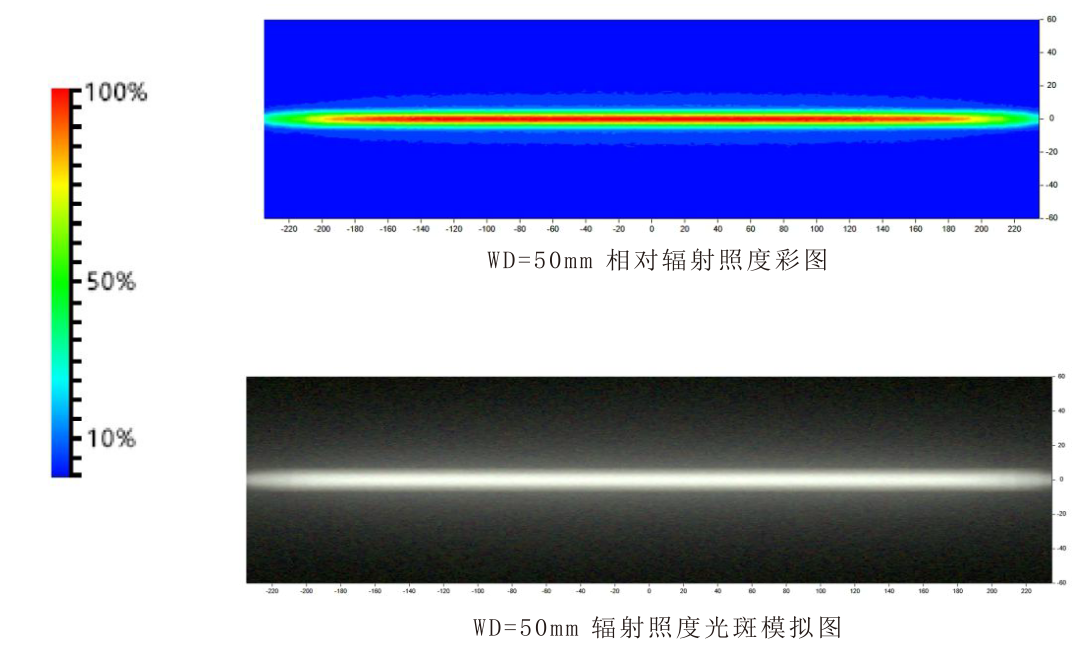

 相对辐射照度平面分布图

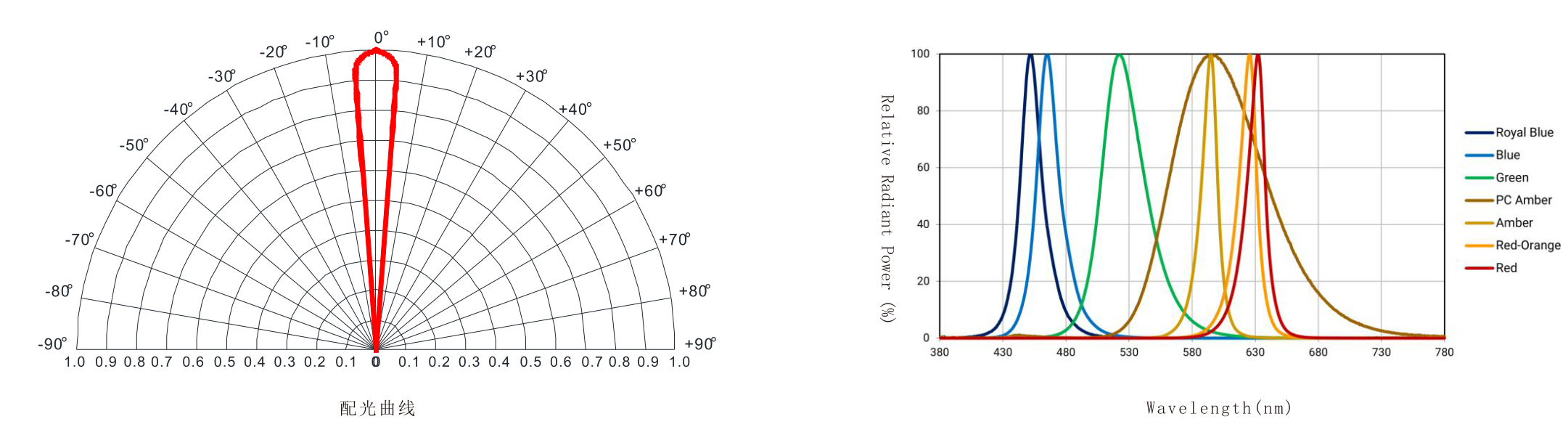

光源配光曲线示意图:

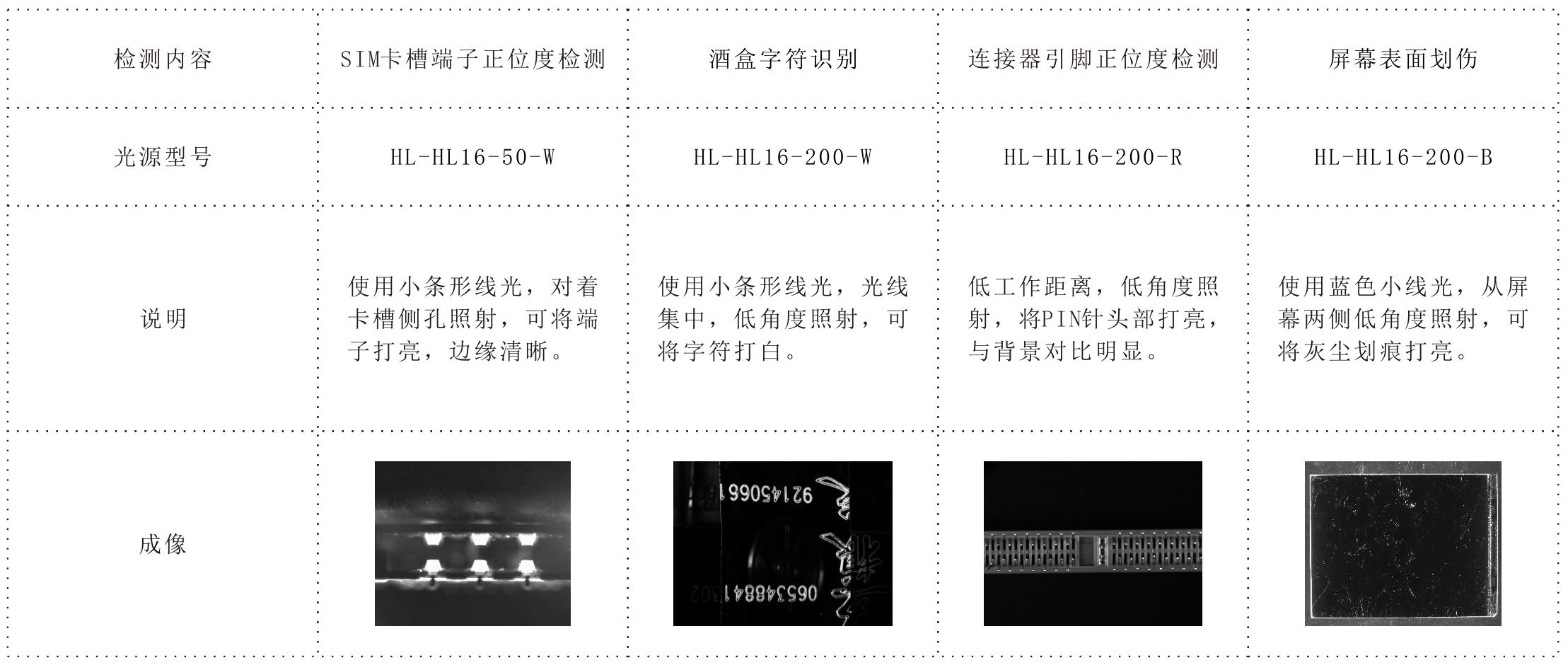

成像实例:







产品系列选型表



序号光源型号电压/功率 电压/功率 电压/功率 重量下载
1HL-HLS10-40——24 V/2.4 W——50 g

HL-HLS10-40.PDF

2HL-HLS10-60——24 V/2.4 W——66 g

HL-HLS10-60.PDF

3HL-HLS20-80——24 V/2.4 W——113 g

HL-HLS20-80.PDF

4HL-HL16(D)-5024 V/2.4 W24 V/2.4 W——82 g

HL-HL16-50.pdf

5HL-HL16(D)-7524 V/2.4 W24 V/2.4 W——105 g

HL-HL16-75.pdf

6HL-HL16(D)-10024 V/4.8 W24 V/4.8 W24 V/2.4 W128 g

HL-HL16-100.pdf

7HL-HL16(D)-15024 V/7.2 W24 V/7.2 W——175 g

HL-HL16-150.pdf

8HL-HL16(D)-20024 V/9.6 W24 V/9.6 W24 V/4.8 W221 g

HL-HL16-200.pdf

9HL-HL16(D)-22524 V/10.8 W24 V/10.8 W——245 g

HL-HL16-225-R.pdf

10HL-HL16(D)-25024 V/12.0 W24 V/12.0 W——268 g

HL-HL16-250.pdf

11HL-HL16(D)-30024 V/14.4 W24 V/14.4 W24 V/7.2 W315 g

HL-HL16-300.pdf

12HL-HL16(D)-35024 V/16.8 W24 V/16.8 W——389 g

HL-HL16-350.pdf

13HL-HL16(D)-40024 V/19.2 W24 V/19.2 W24 V/9.6 W435 g

HL-HL16-400.pdf

14HL-HL16(D)-45024 V/22.6 W24 V/22.6 W——482 g

HL-HL16-450.pdf

15HL-HL16(D)-50024 V/24 W24 V/24 W24 V/12 W529 g

HL-HL16-500.pdf

16HL-HL16(D)-55024 V/26.4 W24 V/26.4 W——575 g

——

17HL-HL16(D)-60024 V/28.8 W24 V/28.8 W24 V/14.4 W622 gHL-HL16-600.pdf
18HL-HL16(D)-70024 V/33.6 W24 V/33.6 W24 V/16.8 W715 g

——

19HL-HL16(D)-80024 V/38.4 W24 V/38.4 W24 V/19.2 W809 g

——

20HL-HL16(D)-90024 V/43.2 W24 V/43.2 W24 V/21.6 W902 gHL-HL16-900.pdf
21HL-HL16(D)-100024 V/48 W24 V/48 W24 V/24 W995 g——



注:● 红色 ● 绿色 ● 蓝色 ◎ 白色 ● 红外
